Termometri a quadrante con campi scala da -200 a +700 °C. 21 modelli WIKA, anche in versione certificata ATEX, IECEx, CSA: filtri, scheda tecnica e richiesta d'offerta per ogni modello.
I termometri a quadrante funzionano sul principio dell’espansione di gas, del bimetallo e dell’espansione di un liquido. Ciò consente di utilizzare campi scala da -200 a +700 °C in diverse classi di accuratezza, tempi di risposta e resistenti alle influenze ambientali. Diverse esecuzioni dell’attacco, diametro e lunghezza del bulbo permettono di realizzare un punto di misura flessibile. I termometri a quadrante con capillare sono particolarmente versatili. Tutti i termometri possono essere utilizzati con un pozzetto termometrico.
La funzionalità dipende dal tipo di termometro. La gamma prodotti WIKA comprende termometri bimetallici, termometri a ad espansione di gas, termometri a espansione di liquido, termometri a vetro e anche termomanometri.
Con i termometri bimetallici la misura della temperatura è ottenuta mediante una deformazione meccanica che trasmette il movimento, attraverso l'albero della lancetta, alla lancetta del termometro. Nei termometri ad espansione di gas, invece, l'intero sistema di misura è riempito con un gas inerte sotto pressione. La temperatura misurata viene trasmessa tramite in capillare.
I seguenti criteri sono adatti a selezionare i termometri a quadrante più adatti al vostro processo:
• Tempo di rispostaPer quanto riguarda la velocità, il risultato della misura sarà più rapido con un termometro a gas che con un termometro bimetallico. Un termometro a gas, per una misura della temperatura da 10 °C a 90 °C, indica il valore finale dopo circa 30 secondi. Circa 60 secondi più veloce di un termometro bimetallico. Da notare che che i pozzetti termometrici possono influenzare in modo significativo il tempo di risposta dei termometri. Questo effetto dipende dallo spessore della parete e dal tipo di materiale del pozzetto.
• Temperatura di processoDi solito, per campi scala da -70 °C a +600 °C, si utilizzano termometri bimetallici. Se questi sono riempiti di liquido per proteggerli da carichi elevati di urti e vibrazioni, la temperatura massima si riduce a +250 °C. I termometri ad espansione di gas, invece, sono progettati per temperature di processo da -200 °C a +700 °C. Tuttavia, questi sono influenzati dalla temperatura ambiente, per cui il termometro deve essere dimensionato di conseguenza per ottenere risultati di misura accurati.
• Capillare remotoPer misurare la temperatura in luoghi difficilmente accessibili o lontani, si possono usare solo termometri ad espansione di gas. WIKA garantisce la classe di precisione 1 per lo strumento di misura corrispondente per una lunghezza del capillare fino a 60 m.
La vasta gamma di termometri a quadrante WIKA copre la più ampia varietà di applicazioni. Sia i termometri bimetallici che quelli ad espansione gas misurano in modo affidabile la temperatura nei settori del riscaldamento, della ventilazione e del condizionamento dell'aria, dei costruttori di macchine e impianti, dei costruttori navali e della produzione di apparecchiature, per l'industria alimentare e delle bevande, per l'industria oil & gas, per l'industria chimica e petrolchimica, per la produzione di energia e per l'industria dell'acqua e delle acque reflue, nonché nell'industria alimentare e nelle applicazioni igienico-sanitarie.
I termometri a espansione di liquido WIKA possono essere utilizzati universalmente nei settori della refrigerazione e del condizionamento dell'aria, dei costruttori di macchine o nell'industria alimentare e delle bevande. I termometri di questo tipo possono essere installati praticamente ovunque e, nella versione con capillare remoto, sono adatti anche per misurei su lunghe distanze.

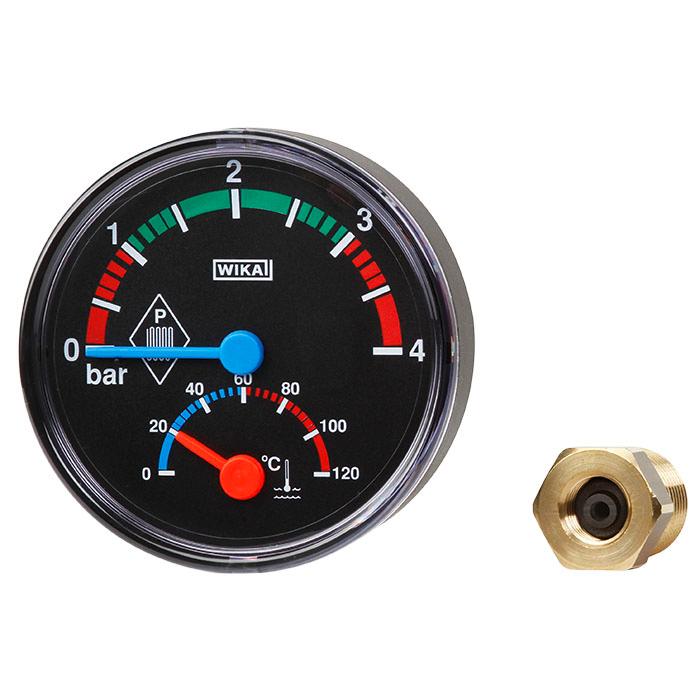

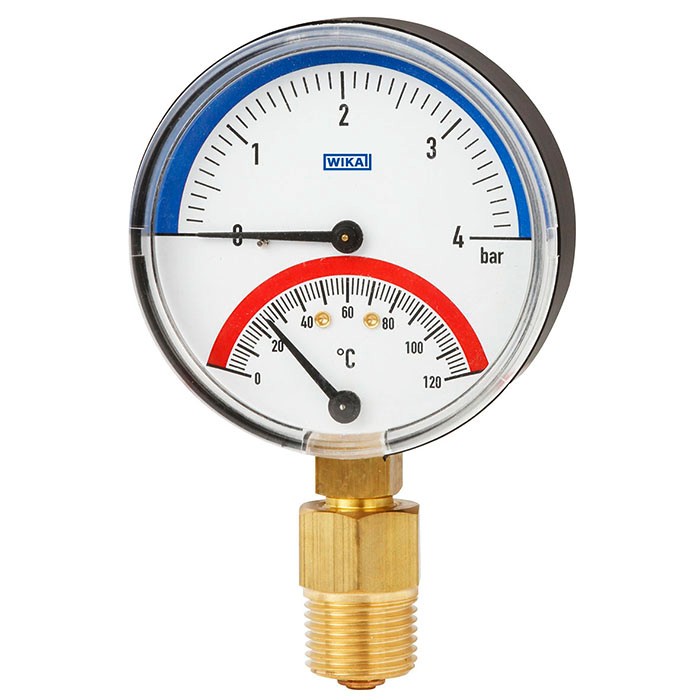

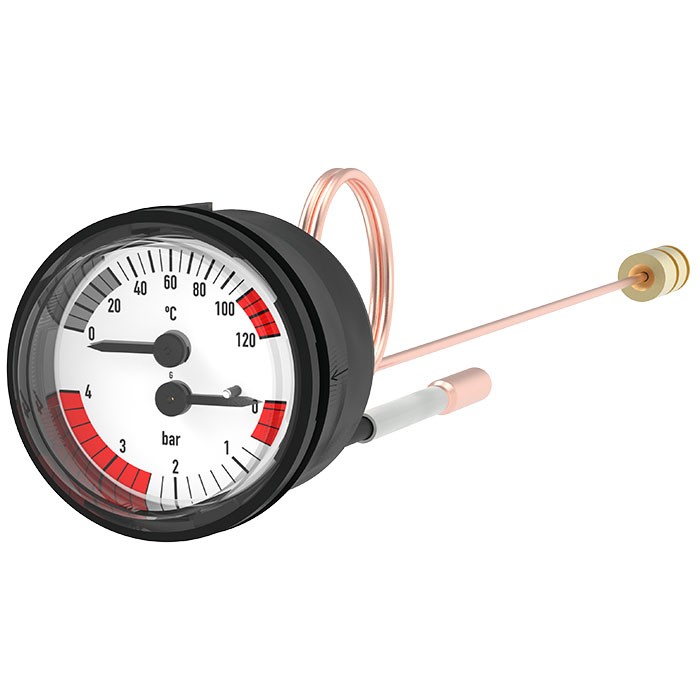

I termomanometri WIKA sono generalmente costituiti da un display combinato per la pressione e la temperatura e vengono utilizzati principalmente negli impianti di riscaldamento o nelle caldaie combinate con acqua calda e riscaldamento. Con il capillare remoto, è possibile misurare senza problemi pressioni fino a 16 bar e temperature fino a 150 °C su lunghe distanze.
I termometri a bulbo, o anche chiamati termometri in vetro, sono particolarmente insensibili alle vibrazioni e sono utilizzati principalmente in applicazioni industriali, come nella costruzione di macchine e recipienti, in sistemi di riscaldamento centrali e di grandi dimensioni o nella costruzione di impianti. Grazie all'assenza di usura meccanica, i termometri in vetro sono caratterizzati da una precisione particolarmente elevata e da una durata estremamente lunga.
