SLAM TrafoEX – Trasformatore portatile Ex
Trasformatore abbassatore portatile Atexor SLAM TrafoEX per Zona 1/21: da 110 o 230 V a 12, 24 o 42 V AC, 400 VA, 2 o 4 prese Ex, versione collegabile in cascata. ATEX, IECEx, UKEX, INMETRO.
connessione-alimentazione-portatile
atexor-slam-trafoex
Tipo prodotto: Trasformatore abbassatore portatile per aree pericolose
Versioni: STREX2C (2 prese) · STREX4C (4 prese) · STREX31C (3 prese + 1 uscita di rete, solo ATEX)
Marcatura Ex: II 2G Ex eb IIC T4/T3 Gb · II 2D Ex tb IIIC T70°C Db
Certificati: ATEX EESF 20 ATEX 014X · IECEx EESF 20.0003X · UKEX CML 21UKEX31095X · INMETRO
Tensione di ingresso: 110 V o 230 V AC ±6%
Tensione di uscita: 12, 24 o 42 V AC
Corrente massima: 16 A
Potenza: 400 VA (384 W a 24/42 V, 192 W a 12 V)
Grado di protezione: IP66
Temperatura ambiente: da -20 °C a +55 °C
Materiali: Cassa in alluminio, telaio in acciaio inox
Dimensioni: 585 × 295 × 310 mm
Peso: 19 kg con 4 prese
Zona 1/21 ATEX, IECEx, UKEX
12, 24 o 42 V AC, 400 VA
2 o 4 prese Ex
Collegabile in cascata
Fino a +55 °C, IP66

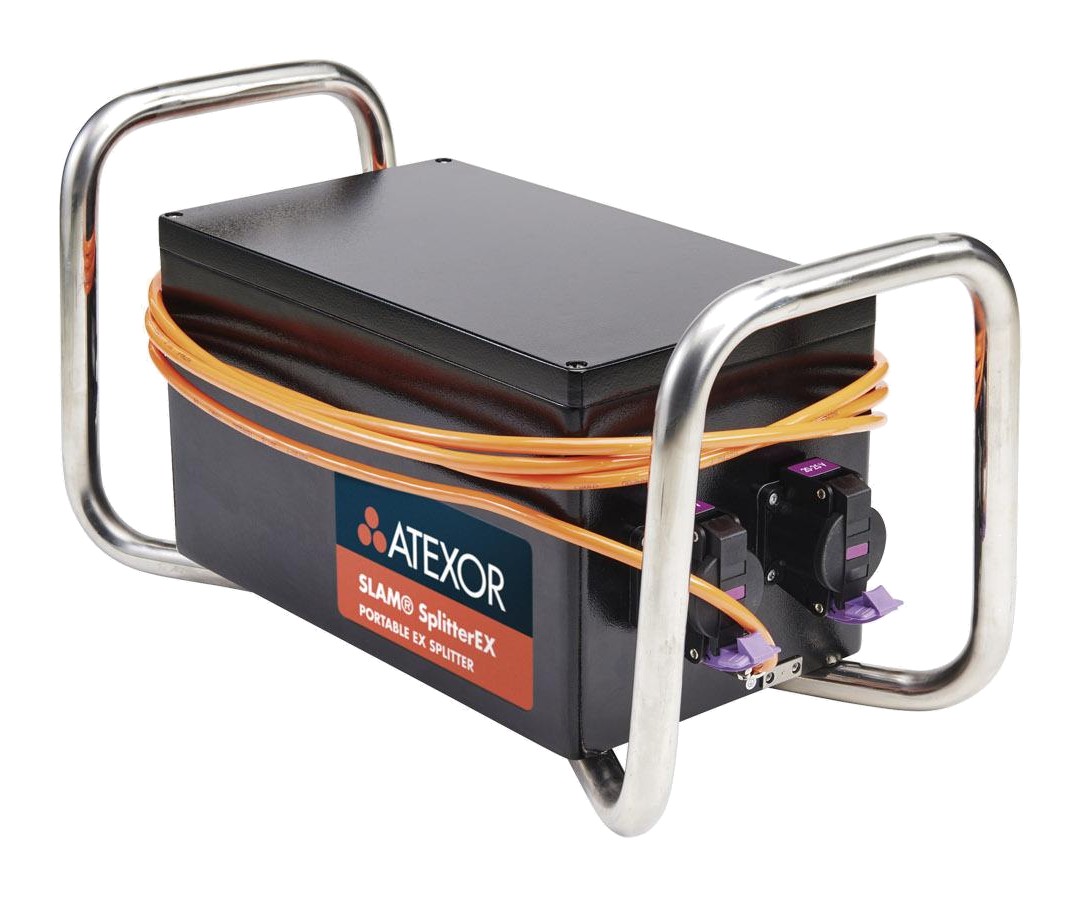

SLAM SplitterEX – Distributore portatile Ex
Distributore portatile Atexor SLAM SplitterEX per Zona 1/21: 2 o 4 prese Ex, da 24 a 230 V, fino a 16 A, certificazione unica per tutto l'apparecchio. ATEX, IECEx, UKEX, INMETRO.
connessione-alimentazione-portatile
atexor-slam-splitterex
Tipo prodotto: Distributore portatile di alimentazione per aree pericolose
Versioni: SSPLEX2C (2 prese) · SSPLEX4C (4 prese)
Marcatura Ex: II 2G Ex db eb IIC T4 Gb · II 2D Ex tb IIIC T90°C Db (polveri secondo tipo di presa)
Certificati: ATEX EESF 20 ATEX 014X · IECEx EESF 20.0003X · UKEX CML 21UKEX31095X · INMETRO
Tensione: 24, 42, 110 o 230 V ±6%
Corrente massima: 16 A (3680 W a 230 V)
Grado di protezione: IP66
Temperatura ambiente: da -20 °C a +55 °C
Materiali: Alluminio e acciaio inox 316
Cavo di ingresso: 10 m di serie
Dimensioni: 585 × 295 × 310 mm
Peso: circa 12 kg con prese
Zona 1/21 ATEX, IECEx, UKEX
2 o 4 prese Ex
Da 24 a 230 V, 16 A
Certificazione unica
Fino a +55 °C, IP66
SLAM Reel 16EX e prolunghe – Cavi e avvolgicavo Ex
Avvolgicavo Atexor SLAM Reel 16EX fino a 80 m con 1 o 2 prese Ex e prolunghe SLAM 16EX fino a 25 m, certificati ATEX per Zona 1/21: da 12 a 230 V, 16 A, IP66, ruote antistatiche.
connessione-alimentazione-portatile
atexor-slam-cavi-avvolgicavo
Tipo prodotto: Avvolgicavo e prolunghe per alimentazione temporanea in aree pericolose
Versioni: SR16EX 1C (1 presa) · SR16EX 2C (2 prese) · SEC16EX prolunga
Marcatura Ex avvolgicavo: II 2G Ex e d IIC T4 Gb · II 2D Ex tb IIIC T120°C Db
Marcatura Ex prolunghe: II 2G Ex de IIC T4 Gb · II 2D Ex tb IIIC T120°C Db
Certificati: ATEX VTT 09 ATEX 051X (avvolgicavo) · ATEX VTT 11 ATEX 004X (prolunghe)
Tensione: 12, 24, 42, 110 V AC/DC o 230 V AC
Corrente massima: 16 A
Lunghezza cavo: avvolgicavo piccolo 15-50 m, grande 50-80 m · prolunghe fino a 25 m
Grado di protezione: IP66
Temperatura ambiente: da -20 °C a +55 °C
Dimensioni avvolgicavo: piccolo 460 × 550 × 275 mm (23,5 kg con 30 m) · grande 580 × 720 × 325 mm
Zona 1/21 ATEX
Da 12 a 230 V, 16 A
Avvolgicavo fino a 80 m
Prolunghe fino a 25 m
IP66, ruote antistatiche
CEAG GHG 511 – Prese e spine Ex 16 A per Zona 1/21
Prese e spine Ex CEAG GHG 511 da 16 A per Zona 1/21 e 2/22, da 2 a 5 poli, da 24 a 690 V, in versione a parete, da incasso, volante e spina.
ceag-prese-zona1-16a
# Certificazioni
ATEX: BVS 17 ATEX E 053 X — II 2G Ex db eb [ia] IIC/IIB+H2 T6 Gb · II 2D Ex IIIC T80 Db
IECEx: IECEx BVS 17.0045X
# Elettriche
Corrente: 16 A
Tensione: fino a 415 V (3 poli) / 690 V (4-5 poli)
# Meccaniche
Materiale: GRP (presa a parete), poliammide (spina e presa volante)
# Ambientali
Grado di protezione: IP66
Temperatura ambiente: da -55 °C a +55 °C
Certificata ATEX e IECEx per Zona 1, 2, 21 e 22
Da 2 a 5 poli, tensioni da 24 V a 690 V
IP66, interblocco: la spina non si estrae sotto carico
Contatti autopulenti multi-lamella, manovra in categoria AC-3
Presa a parete in GRP, spina e presa volante in poliammide
CEAG GHG 512-515 – Prese e spine Ex da 32 a 125 A per Zona 1/21
Prese e spine Ex CEAG GHG 512, 514 e 515 da 32, 63 e 125 A per Zona 1/21 e 2/22, fino a 690 V, e connettori multipolari.
ceag-prese-zona1-32-125a
# Certificazioni
32 A: II 2G Ex db eb IIC/IIB T6/T5 Gb
63 A: BVS 17 ATEX E 073 X · IECEx BVS 17.0062X
125 A: PTB 01 ATEX 1069 · IECEx BKI 04.0005
# Elettriche
Tensione: fino a 690 V
# Ambientali
Grado di protezione: IP66
Temperatura ambiente: da -55 °C a +55 °C (125 A: da -20 °C a +40 °C)
Certificate ATEX e IECEx per Zona 1, 2, 21 e 22
GHG 512 32 A, GHG 514 63 A, GHG 515 125 A, fino a 690 V
IP66, interblocco: la spina non si estrae sotto carico
Contatti autopulenti multi-lamella, manovra in categoria AC-3
Disponibili anche connettori multipolari fino a 21 poli
CEAG GHG 511-515 UL/CSA – Prese e spine Class I Div 2 da 20 a 100 A
Prese e spine CEAG GHG 511-515 certificate CSA per Class I Div 2 e Zone 1 NEC, da 20 a 100 A, con imbocchi NPT Myers Hub.
ceag-prese-ul-csa
# Certificazioni
CSA 2080082 (20/30 A) · CSA 2089057 (60/100 A)
NEC 500: Class I Div 2 gruppi A, B, C, D · Class II Div 1 gruppi E, F, G
NEC 505 / CEC: Class I Zone 1 AEx ed IIC T6
# Elettriche
20 A: 480 V (3P) / 600 V (4P)
# Ambientali
Grado di protezione: IP66 / NEMA 4X
Temperatura ambiente: da -45 °C a +55 °C
Certificate CSA: Class I Div 2 gruppi A-D, Class II Div 1 E-G, Class I Zone 1 AEx ed IIC T6
GHG 511 20 A, 512 30 A, 514 60 A, 515 100 A
Imbocchi 1/2" o 3/4" NPT Myers Hub
IP66 / NEMA 4X
CEAG FL-EX – Cavi di alimentazione e prolunghe Ex e industriali
Cavi di alimentazione e prolunghe Ex CEAG FL-EX da 16 a 63 A, con spina e presa Ex già cablate, e adattatori industriali.
connessione-alimentazione-portatile
ceag-cavi-fl-ex
# Certificazioni
ATEX: PTB 99 ATEX 1039 (16 A) · 1041 (32 A) · PTB 00 ATEX 1070 (63 A) — II 2G Ex de IIC T6
# Elettriche
Tensione: 3P 400 V · 4P 690 V · 5P 500 V
# Meccaniche
Materiale: poliammide, cavo H07RN-F
# Ambientali
Grado di protezione: IP66, IK10
Temperatura ambiente: da -20 °C a +40 °C
Certificati ATEX e IECEx per Zona 1, 2, 21 e 22
16, 32 e 63 A, lunghezze da 2 a 25 m
Cavi di alimentazione, prolunghe e adattatori
Cavo H07RN-F, IP66, IK10

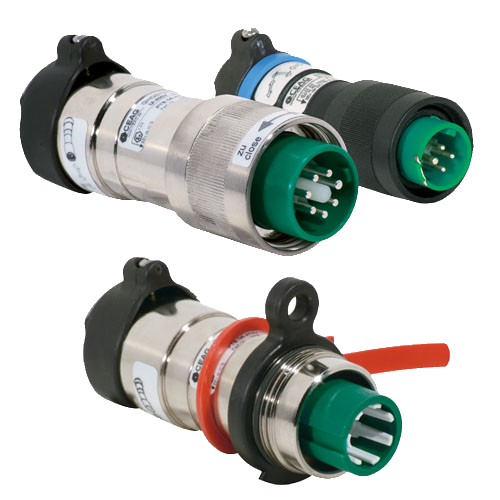

CEAG eXLink 4/4+1 – Connettori Ex 10 A per segnale e potenza
Connettori Ex CEAG eXLink 4/4+1 da 10 A per segnale e potenza in Zona 1/21: spine, prese volanti, prese e spine da incasso in poliammide, ottone o inox.
connessione-segnale-potenza
ceag-exlink-4
# Certificazioni
ATEX: PTB 03 ATEX 1016 X — II 2G Ex de IIC T6 / Ex ia/ib IIC T6
IECEx: IECEx BKI 06.0005X
# Elettriche
Tensione: fino a 250 V AC / 60 V DC
Corrente: max 10 A
# Meccaniche
Materiale: poliammide, ottone nichelato o inox 316L
Filettatura: M20 × 1,5 o 1/2" NPT
# Ambientali
Grado di protezione: IP66/IP68
Temperatura ambiente: da -55 °C a +40 °C
Certificato ATEX e IECEx per Zona 1, 2, 21 e 22, anche Ex ia/ib
Hot swap: collegamento e scollegamento sotto carico senza permesso di lavoro a caldo
Fino a 250 V AC / 60 V DC, max 10 A
Poliammide, ottone nichelato o inox 316L
Cavi da 4 a 11 mm, versione per cavo armato fino a 21 mm
IP66/IP68
Cavi M12 con connettore femmina diritto – codifica A, da 2 a 12 poli
Cavi precablati con connettore femmina M12 diritto codifica A e estremità libera, da 2 a 12 poli, in PUR, PVC e guaine per saldatura, con o senza LED e schermatura.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-m12-femmina-diritto
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 443
Poli: 2, 3, 4, 5, 8, 12
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PUR per esterni, PP alimentare
Colore: grigio, nero, arancione, giallo, viola, verde
Lunghezze: 0,3 m … 80 m
LED: No, Sì
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 48 V AC / 60 V DC, 30 V AC/DC, 24 V DC, 30 V DC, …
Corrente d'esercizio max: 4 A, 2 A, 1,5 A, 1 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,5 mm² / 21 AWG, 0,14 mm² / 26 AWG, 0,75 mm² / 19 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 / IP69 (vedi datasheet)
# Omologazioni
UL / cULus: 231 codici
Igiene (ECOLAB): 7 codici
Connettore: M12 femmina diritto
Codifica: A
Poli: 2…12
Guaine: PUR, PVC, POC, PP
Protezione: fino a IP69
industriale
Cavi M12 con connettore femmina angolato – codifica A, con o senza LED
Cavi precablati con connettore femmina M12 angolato codifica A e estremità libera, da 3 a 8 poli, con LED di stato opzionale, in PUR, PVC e guaine per saldatura.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-m12-femmina-angolato
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 348
Poli: 3, 4, 5, 8
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PUR per esterni, PP alimentare
Colore: grigio, nero, arancione, giallo
Lunghezze: 0,3 m … 90 m
LED: No, Sì
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 24 V DC, 48 V AC / 60 V DC, 30 V AC/DC, 300 V DC
Corrente d'esercizio max: 4 A, 2 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,5 mm² / 21 AWG, 0,75 mm² / 19 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 / IP69 (vedi datasheet)
# Omologazioni
UL / cULus: 164 codici
Igiene (ECOLAB): 4 codici
Connettore: M12 femmina angolato
Codifica: A
LED: opzionale
Guaine: PUR, PVC, POC, PP
Protezione: fino a IP69
industriale
Cavi M12 con connettore maschio – codifica A, diritto o angolato
Cavi precablati con connettore maschio M12 codifica A, diritto o angolato, ed estremità libera, da 2 a 12 poli, per collegare dispositivi e moduli con presa M12.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-m12-maschio
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 168
Connettore: Maschio angolato, Maschio diritto
Poli: 2, 3, 4, 5, 8, 12
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PUR per esterni, PP alimentare
Colore: grigio, nero, arancione, giallo, blu, viola
Lunghezze: 0,3 m … 40 m
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 48 V AC / 60 V DC, 30 V AC/DC
Corrente d'esercizio max: 4 A, 2 A, 1,5 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,75 mm² / 19 AWG, 0,14 mm² / 26 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 / IP69 (vedi datasheet)
# Omologazioni
UL / cULus: 76 codici
Igiene (ECOLAB): 5 codici
Connettore: M12 maschio
Codifica: A
Poli: 2…12
Forma: diritto / angolato
Protezione: fino a IP69
industriale
Cavi di collegamento M12–M12 diritti – prolunghe femmina/maschio codifica A
Cavi di collegamento e prolunghe con connettore femmina M12 diritto e connettore maschio M12 diritto, codifica A, da 3 a 12 poli, in PUR, PVC e guaine per saldatura.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-collegamento-m12-diritti
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 478
Poli: 3, 4, 5, 8, 12
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PUR per esterni, PP alimentare
Colore: grigio, nero, arancione, giallo, verde
Lunghezze: 0,15 m … 60 m
LED: No, Sì
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 48 V AC / 60 V DC, 30 V AC/DC, 24 V DC, 60 V AC/DC, …
Corrente d'esercizio max: 4 A, 2 A, 1 A, 1,5 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,14 mm² / 26 AWG, 0,5 mm² / 21 AWG, 0,75 mm² / 19 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 / IP69 (vedi datasheet)
# Omologazioni
UL / cULus: 279 codici
Igiene (ECOLAB): 2 codici
Lato 1: M12 femmina diritto
Lato 2: M12 maschio diritto
Codifica: A
Guaine: PUR, PVC, POC, PP
Protezione: fino a IP69
industriale
Cavi di collegamento M12–M12 con connettori angolati – codifica A
Cavi di collegamento M12–M12 codifica A con almeno un connettore angolato (femmina, maschio o entrambi), da 3 a 8 poli, con LED opzionale, in PUR, PVC e guaine per saldatura.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-collegamento-m12-angolati
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 514
Lato 1: M12 femmina angolato, M12 femmina angolato LED, M12 femmina diritto, M12 femmina diritto LED, M12 maschio angolato
Lato 2: M12 femmina angolato, M12 maschio angolato, M12 maschio diritto
Poli: 3, 4, 5, 8
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PUR per esterni, PP alimentare
Lunghezze: 0,1 m … 80 m
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 24 V DC, 48 V AC / 60 V DC, 30 V AC/DC
Corrente d'esercizio max: 4 A, 2 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,5 mm² / 21 AWG, 0,25 mm² / 24 AWG, 0,75 mm² / 19 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 / IP69 (vedi datasheet)
# Omologazioni
UL / cULus: 292 codici
Igiene (ECOLAB): 5 codici
Connettori: M12 angolato / diritto
Codifica: A
Poli: 3…8
LED: opzionale
Protezione: fino a IP69
industriale
Cavi M8 con connettore singolo – femmina o maschio, a vite o a scatto
Cavi precablati con un connettore M8 femmina o maschio, diritto o angolato, con ghiera a vite o a scatto (snap-in), da 3 a 8 poli, con LED opzionale, in PUR, PVC e guaine per saldatura.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-m8
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 307
Connettore: M8 a scatto femmina angolato, M8 a scatto femmina diritto, M8 a scatto maschio angolato, M8 a scatto maschio diritto, M8 femmina angolato, M8 femmina angolato LED, M8 femmina diritto, M8 femmina diritto LED, …
Poli: 3, 4, 5, 8
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PP alimentare
Colore: grigio, nero, arancione, giallo
Lunghezze: 0,25 m … 100 m
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 48 V AC / 60 V DC, 30 V AC/DC, 24 V DC, 250 V AC/DC, 30 V DC, …
Corrente d'esercizio max: 4 A, 3 A, 1,5 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,14 mm² / 26 AWG, 0,5 mm² / 21 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 (vedi datasheet)
# Omologazioni
UL / cULus: 154 codici
Igiene (ECOLAB): 3 codici
Connettore: M8
Fissaggio: vite / snap-in
Poli: 3…8
LED: opzionale
Protezione: fino a IP68
industriale
Cavi di collegamento M8–M8, M8–M12 e M12–M8
Cavi di collegamento con connettori M8 su entrambi i lati o M8 su un lato e M12 sull'altro, a vite o a scatto, da 3 a 5 poli, con LED opzionale, in PUR, PVC e guaine per saldatura.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-collegamento-m8
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 401
Lato 1: M12 femmina angolato, M12 femmina angolato LED, M12 femmina diritto, M12 maschio diritto, M8 a scatto femmina angolato, M8 a scatto femmina diritto, M8 femmina angolato, M8 femmina angolato LED, …
Lato 2: M12 maschio angolato, M12 maschio diritto, M8 a scatto maschio angolato, M8 a scatto maschio diritto, M8 femmina diritto, M8 maschio angolato, M8 maschio diritto
Poli: 3, 4, 5
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura
Lunghezze: 0,1 m … 30 m
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 48 V AC / 60 V DC, 30 V AC/DC, 24 V DC
Corrente d'esercizio max: 4 A, 3 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,14 mm² / 26 AWG
# Meccaniche e ambientali
Grado di protezione: IP66 / IP68 (vedi datasheet)
# Omologazioni
UL / cULus: 232 codici
Connettori: M8 / M12
Fissaggio: vite / snap-in
Poli: 3…5
LED: opzionale
Guaine: PUR, PVC, POC
industriale
Cavi M12 NAMUR blu per circuiti a sicurezza intrinseca – anche certificati ATEX/IECEx
Cavi M12 con guaina PUR blu per sensori NAMUR e circuiti a sicurezza intrinseca, connettore femmina diritto, angolato o inox, da 2 a 5 poli; le versioni N1 e N4S0 sono certificate ATEX/IECEx Ex ia per zona 0 e 20.
connessione-cavi-sensori-attuatori
cablaggio-cavi-sicurezza-intrinseca
pepperl-fuchs-cavi-m12-namur-sicurezza-intrinseca
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 65
Connettore: Femmina angolato, Femmina angolato inox, Femmina diritto, Maschio diritto
Lato 2: Estremità libera, Spina M12 diritta
Poli: 2, 4, 5
Lunghezze: 1 m … 100 m
Schermato: No, Sì
Omologazione: ATEX/IECEx, ATEX/IECEx + UL, UL
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 48 V AC / 60 V DC, 30 V DC
Corrente d'esercizio max: 4 A
Sezione conduttori: 0,34 mm² / 22 AWG, 0,5 mm² / 21 AWG
# Certificazioni
ATEX (versioni N1, N4S0): TÜV 24 ATEX 9153X – II 1G Ex ia IIC T6 Ga / II 1D Ex ia IIIC T200 85 °C Da
IECEx (versioni N1, N4S0): IECEx TUR 24.0043X
Temperatura ambiente (versioni Ex): −25…+80 °C
Grado di protezione (versioni Ex): IP66 / IP68 / IP69
Connettore: M12 femmina
Guaina: PUR blu
Certificati: ATEX / IECEx Ex ia
Zone: 0/1/2 · 20/21/22
Protezione: IP66/IP68/IP69
industriale
Cavi M12 codifica B, D e L – bus di campo, Ethernet e potenza
Cavi M12 con codifica B per PROFIBUS, codifica D per Ethernet industriale e codifica L per l'alimentazione fino a 16 A, oltre ad adattatori M12 su Sub-D e M23.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-m12-bus-ethernet-potenza
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 49
Codifica: A, B (PROFIBUS), D (Ethernet), L (potenza)
Lato 1: M12 femmina angolato, M12 femmina diritto, M12 maschio diritto
Lato 2: Estremità libera, M12 femmina diritto, M12 maschio angolato, M12 maschio diritto, M23 maschio diritto, Sub-D, Sub-D femmina diritto, Sub-D maschio diritto
Poli: 4, 5, 8
Guaina: PUR, PVC
Lunghezze: 0,15 m … 30 m
# Elettriche
Tensione d'esercizio max: 48 V AC / 63 V DC, 48 V AC / 60 V DC, 36 V DC, 60 V AC/DC, 30 V DC, …
Corrente d'esercizio max: 16 A, 4 A, 1,5 A, 2 A
Sezione conduttori: 1,5 mm² / 16 AWG, 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,75 mm² / 19 AWG
# Omologazioni
UL / cULus: 30 codici
Connettore: M12
Codifiche: B / D / L
Uso: bus, Ethernet, potenza
Guaine: PUR, PVC
Adattatori: Sub-D, M23
industriale

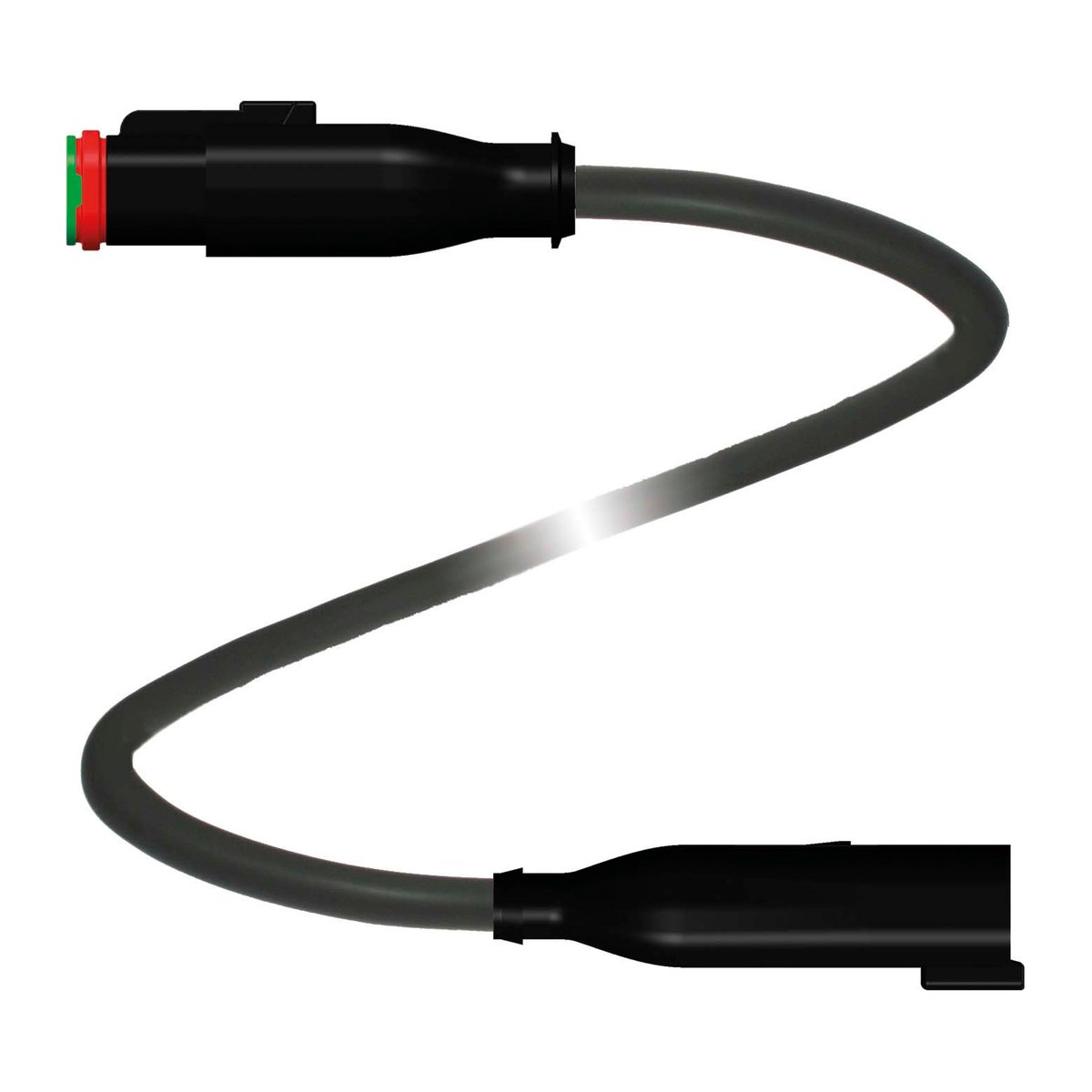

Cavi con connettori Deutsch DT – per macchine mobili e veicoli
Cavi precablati con connettori Deutsch DT femmina o maschio da 2 a 6 poli, a un connettore o di collegamento, con guaina PUR resistente all'olio e per esterni.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-deutsch-dt
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 58
Lato 1: Deutsch DT femmina angolato, Deutsch DT femmina diritto, Deutsch DT maschio diritto
Lato 2: Deutsch DT femmina diritto, Deutsch DT maschio diritto, Estremità libera
Poli: 2, 3, 4, 6
Guaina: PUR, PUR per esterni
Lunghezze: 0,3 m … 10,5 m
# Elettriche
Tensione d'esercizio max: 48 V AC / 60 V DC
Corrente d'esercizio max: 8 A, 4 A
Sezione conduttori: 0,5 mm² / 21 AWG, 0,75 mm² / 19 AWG, 0,34 mm² / 22 AWG
Connettore: Deutsch DT
Poli: 2…6
Guaina: PUR
Uso: macchine mobili
Versioni: singolo / collegamento
industriale
Cavi con connettori 7/8", 1/2", M23 e speciali
Cavi precablati con connettori 7/8" (Mini) e 1/2" (Micro AC) per il mercato nordamericano, M23 per encoder, M9, M16 e adattatori verso Sub-D, LEMO, USB e altri connettori.
connessione-cavi-sensori-attuatori
pepperl-fuchs-cavi-7-8-1-2-m23
# Generale
Tipo prodotto: Cavi per sensori e attuatori
Marca: Pepperl+Fuchs
Codici in elenco: 111
Lato 1: 1/2" femmina angolato, 1/2" femmina diritto, 7/8" femmina angolato, 7/8" femmina diritto, JPT femmina angolato, JPT femmina diritto, M12 femmina angolato, M12 femmina diritto, …
Lato 2: 7/8" femmina diritto, 7/8" maschio diritto, AMP maschio diritto, Deutsch DT femmina diritto, Deutsch DT maschio diritto, Estremità libera, Jack DC, LEMO femmina diritto, …
Poli: 2, 3, 4, 5, 6, 8, 12
Guaina: PUR, PVC, PUR per esterni, PFA, PUR reticolato, STOOW
Lunghezze: 0,1 m … 30 m
# Elettriche
Tensione d'esercizio max: 48 V AC / 60 V DC, 30 V DC, 300 V DC, 250 V AC/DC, 300 V AC/DC, …
Corrente d'esercizio max: 4 A, 13 A, 8 A, 10 A, 3 A, …
Sezione conduttori: 1,5 mm² / 16 AWG, 0,34 mm² / 22 AWG, 0,5 mm² / 21 AWG, 0,14 mm² / 26 AWG, 0,75 mm² / 19 AWG, 0,25 mm² / 24 AWG
Connettori: 7/8", 1/2", M23
Altri: M9, M16, JPT
Guaine: STOOW, PVC, PUR
Uso: impianti USA, encoder
Versioni: singolo / collegamento
industriale
Connettori M8 e M12 cablabili in campo – a vite, IDC o a saldare
Connettori M8 e M12 femmina e maschio da cablare in campo, diritti o angolati, codifica A, B, D, L, T e X, con collegamento a vite, IDC, a molla o a saldare, anche schermati.
connessione-connettori-da-campo
pepperl-fuchs-connettori-campo-m8-m12
# Generale
Tipo prodotto: Connettori da campo
Marca: Pepperl+Fuchs
Codici in elenco: 81
Connessione: M12 codifica A, M12 codifica B, M12 codifica D, M12 codifica L, M12 codifica T, M12 codifica X, M8 codifica A
Tipo: Femmina angolato, Femmina diritto, Maschio angolato, Maschio diritto
Poli: 3, 4, 5, 8
Collegamento: A saldare, A vite, IDC (perforazione isolante), Morsetti
Ø cavo: 2,5–5 mm, 3,5–5 mm, 3,5–6 mm, 4–5 mm, 4–6 mm, 4–7 mm, 4–8 mm, 5,5–9 mm, …
Schermato: No, Sì
# Elettriche
Tensione d'esercizio max: 60 V DC, 250 V AC/DC, 30 V AC/DC, 48 V AC / 60 V DC, 48 V AC / 63 V DC, …
Corrente d'esercizio max: 4 A, 2 A, 12 A, 3 A, 1,75 A, …
Sezione conduttori: 0,75 mm² / 19 AWG, 0,5 mm² / 21 AWG, 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 1,5 mm² / 16 AWG
# Meccaniche e ambientali
Grado di protezione: IP67 (vedi datasheet)
# Omologazioni
UL / cULus: 20 codici
Connettori: M8 / M12
Codifiche: A, B, D, L, T, X
Collegamento: vite / IDC / saldatura
Forma: diritto / angolato
Schermatura: opzionale
industriale
Connettori cablabili in campo 7/8", 1/2", M9, M16, M23 e RJ45
Connettori da cablare in campo 7/8" e 1/2" per impianti nordamericani, M9, M16, M18 e M23 per encoder e dispositivi multipolari, RJ45 Cat5/Cat6A, Harting, Sub-D e MSTB.
connessione-connettori-da-campo
pepperl-fuchs-connettori-campo-7-8-m23-rj45
# Generale
Tipo prodotto: Connettori da campo
Marca: Pepperl+Fuchs
Codici in elenco: 49
Connessione: 1/2", 7/8", Altro (vedi datasheet), Harting, M16, M18, M23, M9, …
Tipo: Femmina, Femmina angolato, Femmina diritto, Maschio, Maschio angolato, Maschio diritto
Poli: 2, 3, 4, 5, 6 + PE, 8, 9, 12, …
Collegamento: A saldare, A vite, IDC (perforazione isolante)
# Elettriche
Tensione d'esercizio max: 250 V AC, 125 V DC, 50 V AC/DC, 50 V AC / 60 V DC, 250 V AC/DC, …
Corrente d'esercizio max: 10 A, 4 A, 18 A, 15 A, 12 A, …
Sezione conduttori: 1,5 mm² / 16 AWG, 0,75 mm² / 19 AWG, 0,34 mm² / 22 AWG, 1 mm² / 18 AWG, 0,5 mm² / 21 AWG, 0,25 mm² / 24 AWG, …
# Omologazioni
UL / cULus: 1 codici
Connettori: 7/8", 1/2", M23
Altri: M9, M16, RJ45
Poli: fino a 26
Collegamento: vite / saldatura / IDC
Montaggio: in campo
industriale
Connettori per elettrovalvole forma A – DIN EN 175301-803
Connettori per elettrovalvole forma A (18 mm) secondo DIN EN 175301-803, 2+PE o 3+PE poli, precablati con cavo libero o spina M12, oppure da cablare, con diodo Z, LED o IO-Link.
connessione-connettori-elettrovalvole
pepperl-fuchs-connettori-valvole-forma-a
# Generale
Tipo prodotto: Connettori per elettrovalvole
Marca: Pepperl+Fuchs
Codici in elenco: 55
Uscita: Cavo + spina M12 angolata, Cavo + spina M12 diritta, Cavo, estremità libera, Da cablare, IO-Link, spina M12
Protezione: Diodo Z, Diodo Z + LED, Diodo soppressore + LED, IO-Link, LED, Nessuna
Poli: 2, 2+PE, 3+PE
Guaina: PUR, PVC, PUR per esterni
Lunghezze: 0,2 m … 15 m
# Elettriche
Tensione d'esercizio max: 24 V AC / DC, 230 V AC/DC, 24 V DC, 250 V AC / 300 V DC, 250 V AC/DC
Corrente d'esercizio max: 4 A, 6 A, 16 A, 2 A, 10 A
Sezione conduttori: 0,5 mm² / 21 AWG, 0,34 mm² / 22 AWG, 0,75 mm² / 19 AWG, 1,5 mm² / 16 AWG
# Meccaniche e ambientali
Grado di protezione: IP65 / IP67 (vedi datasheet)
Forma: A (18 mm)
Norma: DIN EN 175301-803
Poli: 2+PE / 3+PE
Protezione: diodo Z, LED
Uscita: cavo / M12 / IO-Link
industriale
Connettori per elettrovalvole forma B e C – DIN e industriale
Connettori per elettrovalvole forma B (10 mm) e forma C (8 mm DIN, 9,4 mm industriale), 2+PE poli, precablati con cavo libero o spina M12, oppure da cablare, con diodo Z, varistore, LED o IO-Link.
connessione-connettori-elettrovalvole
pepperl-fuchs-connettori-valvole-forma-b-c
# Generale
Tipo prodotto: Connettori per elettrovalvole
Marca: Pepperl+Fuchs
Codici in elenco: 60
Forma: B DIN (10 mm), B industriale (10 mm), C DIN (8 mm), C industriale (9,4 mm)
Uscita: Cavo + spina M12 angolata, Cavo + spina M12 diritta, Cavo, estremità libera, Da cablare, IO-Link, spina M12
Protezione: Diodo Z + LED, IO-Link, LED, Nessuna, Varistore + LED
Poli: 2, 2+PE
Guaina: PUR, PVC
Lunghezze: 0,2 m … 10 m
# Elettriche
Tensione d'esercizio max: 24 V AC / DC, 230 V AC/DC, 250 V AC / 300 V DC, 48 V AC / 60 V DC, 24 V DC
Corrente d'esercizio max: 4 A, 6 A, 10 A, 16 A
Sezione conduttori: 0,5 mm² / 21 AWG, 1,5 mm² / 16 AWG, 0,34 mm² / 22 AWG
# Meccaniche e ambientali
Grado di protezione: IP65 / IP67 (vedi datasheet)
Forma: B / C
Versioni: DIN / industriale
Poli: 2+PE
Protezione: diodo Z, varistore, LED
Uscita: cavo / M12 / IO-Link
industriale
Ripartitori passivi M8 e M12 – 4, 6 e 8 posti
Ripartitori passivi in custodia incapsulata con 4, 6 o 8 prese M12 o M8, occupazione singola o doppia, con cavo master, spina M12 multipolare o vano morsetti, con LED di stato.
connessione-ripartitori-passivi
pepperl-fuchs-ripartitori-passivi-m8-m12
# Generale
Tipo prodotto: Ripartitori passivi
Marca: Pepperl+Fuchs
Codici in elenco: 19
Posti: 4 × M12, 4 × M8, 6 × M12, 6 × M8, 8 × M12, 8 × M8
Occupazione: Doppia, Singola
Ingresso: Cavo master, Spina M12 12 poli, Spina M12 8 poli, Vano morsetti
Lunghezze: 2 m … 10 m
Logica: NPN, PNP / standard
LED: No, Sì
# Meccaniche e ambientali
Grado di protezione: IP65 / IP67 (vedi datasheet)
# Omologazioni
UL / cULus: 13 codici
Prese: 4 / 6 / 8
Connettori: M8 / M12
Ingresso: cavo master / M12
LED: per ogni posto
Protezione: IP65/IP67
industriale
Moduli di derivazione AS-Interface G10 e G11 – per cavo piatto
Moduli di derivazione AS-Interface per cavo piatto a perforazione d'isolante, con uscita M12, M8, cavo libero o morsetti, per il solo AS-i o per AS-i più alimentazione ausiliaria, anche con LED e ghiera inox.
connessione-ripartitori-passivi
pepperl-fuchs-derivazioni-as-interface
# Generale
Tipo prodotto: Ripartitori passivi
Marca: Pepperl+Fuchs
Codici in elenco: 64
Modulo: Adattatore a vite, G10, G10A, G11, G6F, Standard
Alimentazione: AS-i, AS-i + aux
Uscita: 1 × M12, 1 × M8, Cavo piatto, Estremità libera, Filetto M20, Filetto PG11, Filetto PG9, Morsetti
Lunghezze: 0,2 m … 5 m
Ghiera: Inox, Standard
# Omologazioni
UL / cULus: 33 codici
Igiene (ECOLAB): 24 codici
Sistema: AS-Interface
Montaggio: cavo piatto IDC
Uscita: M12 / M8 / cavo
Alimentazione: AS-i / AS-i + aux
Ghiera: standard / inox
industriale
Cavi a Y – sdoppiatori M8, M12 e Deutsch con cavo
Cavi a Y con connettore comune M12, M8 o Deutsch e due derivazioni con connettore o estremità libera, da 2 a 8 poli, in PUR, PVC e guaine per saldatura, con omologazione UL.
connessione-ripartitori-y-t
pepperl-fuchs-cavi-a-y
# Generale
Tipo prodotto: Ripartitori a Y e a T
Marca: Pepperl+Fuchs
Codici in elenco: 92
Lato comune: CC-Link, Deutsch femmina diritto, M12 femmina angolato, M12 femmina diritto, M12 maschio angolato, M12 maschio diritto, M8 femmina angolato, M8 femmina diritto, …
Derivazioni: 2× Deutsch femmina diritto, 2× Deutsch maschio diritto, 2× Estremità libera, 2× M12 femmina diritto, 2× M12 maschio diritto, 2× M8 femmina diritto, Distributore a T, M12 femmina angolato / M12 maschio angolato, …
Poli: 2, 3, 4, 5, 8
Guaina: PUR, PVC, PUR saldatura (Automotive), POC antispruzzi saldatura, PUR per esterni
Lunghezze: 0,15 m … 5 m
# Elettriche
Tensione d'esercizio max: 60 V DC, 30 V AC/DC, 300 V DC, 24 V DC, 250 V AC/DC
Corrente d'esercizio max: 4 A, 3 A, 2 A, 1,5 A, 8 A
Sezione conduttori: 0,25 mm² / 24 AWG
# Meccaniche e ambientali
Grado di protezione: IP68 (vedi datasheet)
# Omologazioni
UL / cULus: 58 codici
Forma: cavo a Y
Connettori: M12 / M8 / Deutsch
Poli: 2…8
Guaine: PUR, PVC, POC
Omologazione: cULus
industriale
Ripartitori a Y e a T – raccordi M8 e M12 compatti
Raccordi compatti a Y e a T senza cavo, M12 e M8 (anche a scatto), da 3 a 5 poli, per sdoppiare un ingresso o far passare un segnale bus, con custodia IP68 incapsulata.
connessione-ripartitori-y-t
pepperl-fuchs-ripartitori-y-t
# Generale
Tipo prodotto: Ripartitori a Y e a T
Marca: Pepperl+Fuchs
Codici in elenco: 21
Forma: T, Y
Ingresso: M12 femmina, M12 maschio, M8 a scatto maschio, M8 maschio, PROFIBUS (M12 codifica B)
Uscite: 2× M12 femmina, 2× M12 maschio, 2× M8 a scatto femmina, 2× M8 femmina, 2× PROFIBUS (M12 codifica B), M12 femmina / M12 maschio, M12 maschio / M12 femmina
Poli: 3, 4, 5
# Elettriche
Tensione d'esercizio max: 60 V DC, 30 V AC/DC, 24 V AC / DC
Corrente d'esercizio max: 4 A, 3 A
# Meccaniche e ambientali
Grado di protezione: IP68 (vedi datasheet)
# Omologazioni
UL / cULus: 5 codici
Forma: Y / T
Connettori: M12 / M8
Poli: 3…5
Uso: sdoppiamento, bus
Omologazione: cULus
industriale
Connettori da pannello M8, M12, 7/8" e 1/2" – montaggio frontale o posteriore
Connettori da pannello maschio e femmina M12 (codifica A, D e L), M8, 7/8" e 1/2", con filettatura M16, M20, PG9, PG13.5 o NPT, per montaggio frontale o posteriore, con fili liberi o connettore interno.
connessione-connettori-pannello
pepperl-fuchs-connettori-pannello
# Generale
Tipo prodotto: Connettori da pannello
Marca: Pepperl+Fuchs
Codici in elenco: 48
Connettore: 1/2", 7/8", M12, M12 codifica D, M12 codifica L, M8
Tipo: Femmina, Maschio
Filetto: 1/2", 1/4", M16, M20, M8, PG13.5, PG9
Poli: 3, 4, 5, 8
Montaggio: Frontale, Posteriore
Lato interno: Connettore 1/2", Connettore M12, Connettore RJ-45, Fili liberi
# Elettriche
Tensione d'esercizio max: 300 V AC/DC, 60 V DC, 50 V AC/DC, 600 V AC/DC, 60 V AC/DC, …
Corrente d'esercizio max: 4 A, 2 A, 13 A, 10 A, 8 A, …
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 1,5 mm² / 16 AWG, 0,14 mm² / 26 AWG
# Meccaniche e ambientali
Grado di protezione: IP67 a connettore inserito (vedi datasheet)
# Omologazioni
UL / cULus: 13 codici
Connettori: M8 / M12 / 7/8" / 1/2"
Tipo: maschio / femmina
Filetto: metrico / PG / NPT
Montaggio: frontale / posteriore
Protezione: IP67
industriale
Cavo grezzo per sensori e attuatori – PUR, PVC, POC e TPE in bobina
Cavo grezzo per sensori e attuatori da 2 a 8 conduttori, anche schermato e a coppie twistate, in PUR, PVC, POC e TPE, in bobine da 100 m e altre pezzature.
pepperl-fuchs-cavo-grezzo
# Generale
Tipo prodotto: Cavo grezzo
Marca: Pepperl+Fuchs
Codici in elenco: 35
Guaina: PUR, PVC, TPE
Conduttori: 2 × 0,14 mm², 2 × 0,34 mm², 2×2 × 0,34 mm², 3 × 0,25 mm², 3 × 0,34 mm², 3×2 × 0,14 mm², 3×2 × 0,25 mm², 4 × 0,25 mm², …
Colore: grigio, nero, arancione, giallo, blu, viola, verde
Schermato: No, Sì
Pezzatura: 50 m, 100 m, 200 m, 300 m, 2500 m
# Elettriche
Tensione d'esercizio max: 300 V AC, 300 V AC/DC, 600 V AC/DC
Sezione conduttori: 0,34 mm² / 22 AWG, 0,25 mm² / 24 AWG, 0,5 mm² / 21 AWG, 0,14 mm² / 26 AWG, 1,5 mm² / 16 AWG, 0,75 mm² / 19 AWG
# Meccaniche e ambientali
Temperatura ambiente: da -40 °C a +80 °C (a seconda del codice)
# Omologazioni
UL / cULus: 5 codici
Conduttori: 2…8
Sezione: 0,14…1,5 mm²
Guaine: PUR, PVC, POC, TPE
Schermatura: opzionale
Fornitura: bobina 100 m
industriale

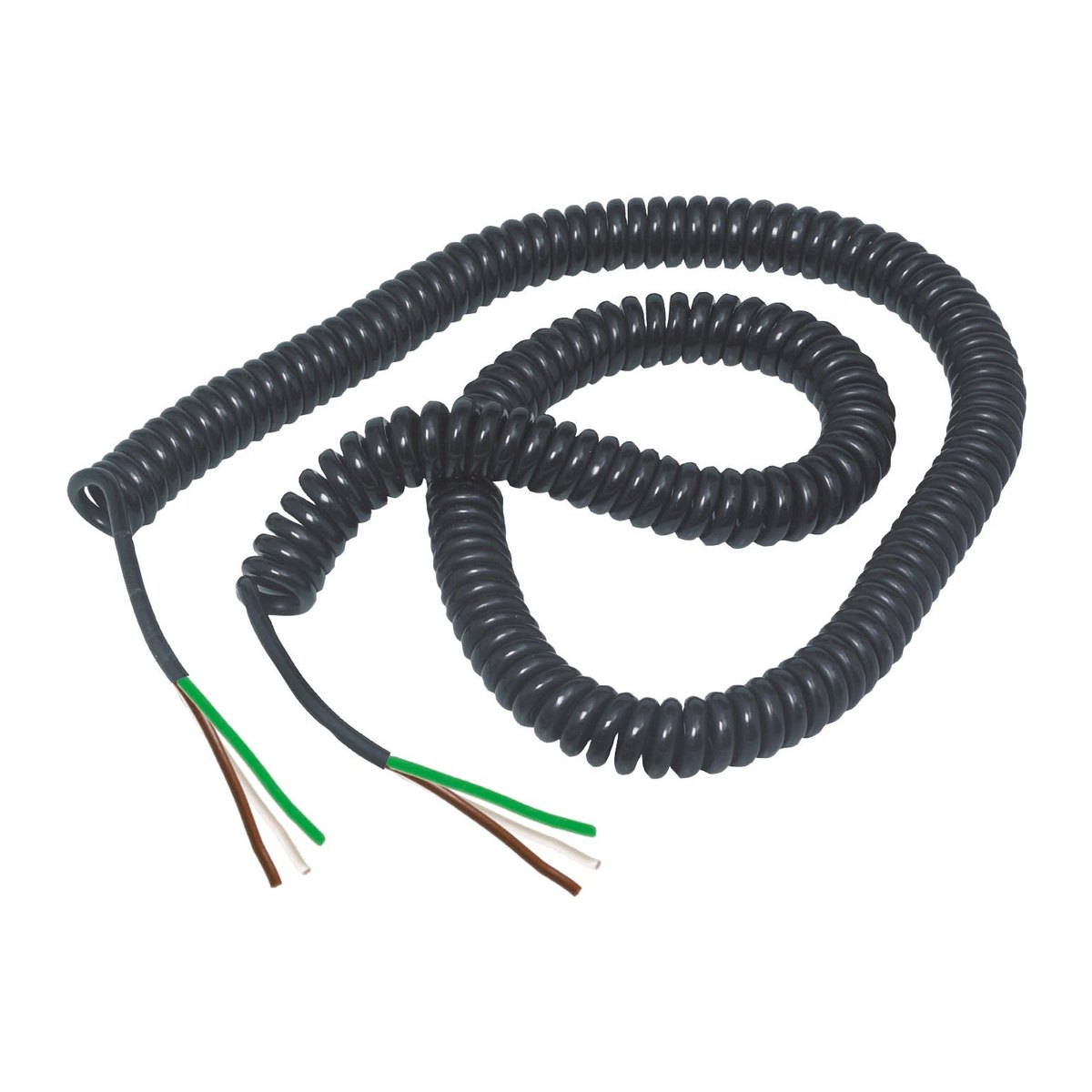

Cavi spiralati PUR – da 3 a 6 conduttori
Cavi spiralati con guaina in PUR da 3 a 6 conduttori, sezioni 0,25 e 0,5 mm², in diverse lunghezze di spirale ed estremità diritte, per sensori su parti mobili.
pepperl-fuchs-cavi-spiralati
# Generale
Tipo prodotto: Cavo grezzo
Marca: Pepperl+Fuchs
Codici in elenco: 17
Conduttori: 3 × 0,5 mm², 4 × 0,25 mm², 5 × 0,25 mm², 6 × 0,25 mm²
Versione: BL1000/1000/1500, BL1200/4000/400, BL500/1000/200, BL600/200/500, BL750/200/200, BL750/200/500, BL800/1500/200, BL900/200/200, …
# Elettriche
Tensione d'esercizio max: 250 V AC/DC, 300 V AC, 300 V AC/DC
Sezione conduttori: 0,25 mm² / 24 AWG, 0,5 mm² / 21 AWG
# Meccaniche e ambientali
Temperatura ambiente: da -25 °C a +80 °C (a seconda del codice)
Tipo: cavo spiralato
Conduttori: 3…6
Sezione: 0,25 / 0,5 mm²
Guaina: PUR
Uso: parti mobili
industriale
Cavo piatto e tondo AS-Interface
Cavo piatto profilato AS-Interface giallo per dati e alimentazione, nero per l'alimentazione ausiliaria 24 V, grigio per 48 V e versione Safety, in TPE, gomma o PUR, oltre al cavo tondo AS-i.
pepperl-fuchs-cavo-as-interface
# Generale
Tipo prodotto: Cavo grezzo
Marca: Pepperl+Fuchs
Codici in elenco: 25
Tipo: Profilato, Tondo
Funzione: AS-i (dati + alimentazione), AS-i Safety, Alimentazione 48 V, Ausiliaria (rosso), Ausiliaria 24 V
Colore: grigio, nero, giallo, rosso
Materiale: Gomma (EPDM), PUR, TPE
Bobina: 100 m, 500 m, A richiesta
# Elettriche
Sezione conduttori: 1,5 mm² / 16 AWG, 2,5 mm² / 14 AWG
# Meccaniche e ambientali
Temperatura ambiente: da -40 °C a +85 °C (a seconda del codice)
# Omologazioni
UL / cULus: 13 codici
Sistema: AS-Interface
Tipo: cavo piatto / tondo
Colori: giallo, nero, grigio
Guaine: TPE, gomma, PUR
Bobine: 100 / 500 m
industriale
