Zona 1
Atmosfera esplosiva per gas probabile durante il normale funzionamento
Zona 2
Atmosfera esplosiva per gas improbabile e di breve durata
Zona 21
Atmosfera esplosiva per polveri probabile durante il normale funzionamento
Zona 22
Atmosfera esplosiva per polveri improbabile e di breve durata
# Generale

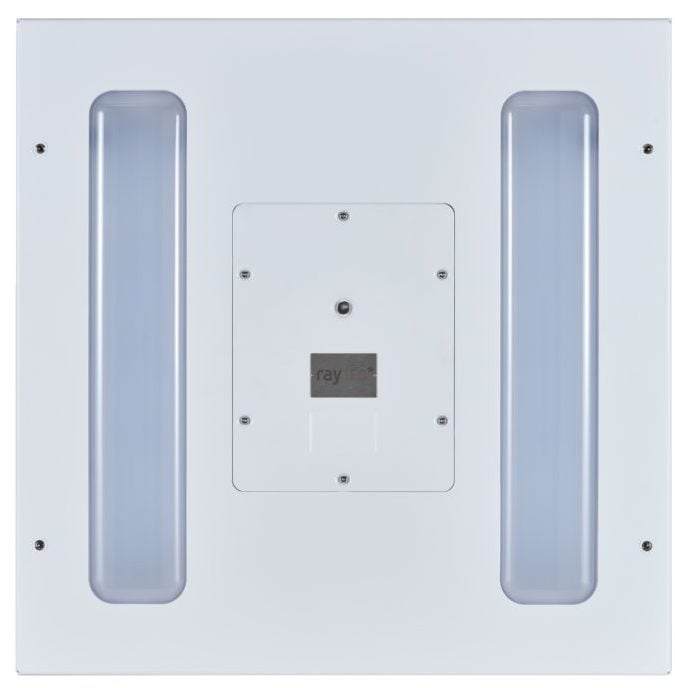

Tipo prodotto: Plafoniera LED da incasso per aree pericolose (SPARTAN) e ambienti industriali (WARRIOR)
Versioni: SPARTAN Zona 1/21 (SPX) · SPARTAN Zona 2/22 (SPZ) · WARRIOR industriale (SPI)
# Certificazioni
Modo di protezione Zona 2/22: II 3 G D · Ex ec mc IIC T4 Gc · Ex tc IIIC T95°C Dc
# Illuminotecniche
Flusso luminoso: Fino a 3.700 lm (Standard) o 7.400 lm (High Output) sul 600×600 Zona 2/22
Alimentazione: 110-277 V AC 50/60 Hz; opzione bassa tensione (-LV) sulle versioni senza emergenza
Emergenza: Emergenza intelligente 25% (EMX25), 13% sul 600×1200 (EMX13)
Ottica: 120°×120° di serie, altri fasci su richiesta
Temperatura colore: 6500 K di serie, CRI 80+
# Meccaniche
Formati: Modular 600×600 · 600×1200 · 300×1200 mm · Plank 275×800 · 275×1400 mm

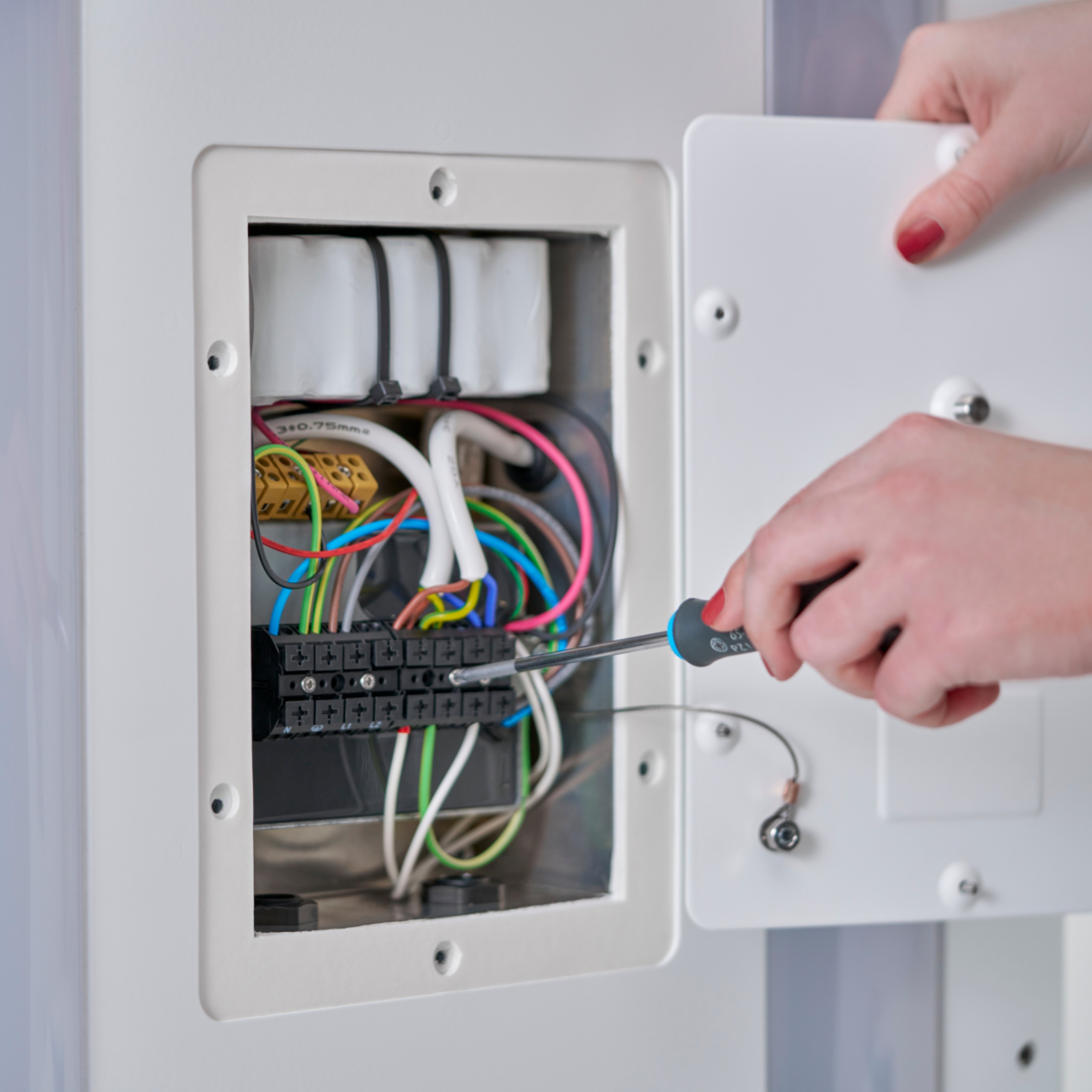

Entrate cavo: 2 × M20 loop-in/loop-out di serie
Montaggio: Posa a incasso in controsoffitto a T di serie; kit a scomparsa e a plafone disponibili
# Ambientali
Grado di protezione: IP65, IK10
Temperatura ambiente: da -40 °C a +60 °C (da -20 °C a +50 °C versioni con emergenza)
{"v":1,"colonne":[{"nome":"Versione","valori":["Zona 1/21","Zona 2/22","Industriale"]},{"nome":"Tipo e formato","valori":["Modulare 600×600 mm","Modulare 600×1200 mm","Modulare 300×1200 mm","Plank 275×800 mm","Plank 275×1400 mm"]},{"nome":"Flusso","valori":["Standard","High Output"]},{"nome":"Emergenza","valori":["No","Sì, 13%","Sì, 25%"]}],"righe":[["SPX-RCM66-HO",0,0,1,0,0],["SPX-RCM612-HO",0,1,1,0,1],["SPX-RCM312-HO",0,2,1,0,1],["SPX-RCM66",0,0,0,0,0],["SPX-RCM66-EMX25",0,0,0,2,0],["SPX-RCM612",0,1,0,0,1],["SPX-RCM612-EMX13",0,1,0,1,1],["SPX-RCM312",0,2,0,0,1],["SPX-RCM312-EMX25",0,2,0,2,1],["SPX-RCP314-HO",0,4,1,0,1],["SPX-RCP308",0,3,0,0,1],["SPX-RCP308-EMX25",0,3,0,2,1],["SPX-RCP314",0,4,0,0,1],["SPX-RCP314-EMX25",0,4,0,2,1],["SPZ-RCM66-HO",1,0,1,0,0],["SPZ-RCM612-HO",1,1,1,0,1],["SPZ-RCM312-HO",1,2,1,0,1],["SPZ-RCM66",1,0,0,0,0],["SPZ-RCM66-EMX25",1,0,0,2,0],["SPZ-RCM612",1,1,0,0,1],["SPZ-RCM612-EMX13",1,1,0,1,1],["SPZ-RCM312",1,2,0,0,1],["SPZ-RCM312-EMX25",1,2,0,2,1],["SPZ-RCP314-HO",1,4,1,0,1],["SPZ-RCP308",1,3,0,0,1],["SPZ-RCP308-EMX25",1,3,0,2,1],["SPZ-RCP314",1,4,0,0,1],["SPZ-RCP314-EMX25",1,4,0,2,1],["SPI-RCM66-HO",2,0,1,0,0],["SPI-RCM612-HO",2,1,1,0,1],["SPI-RCM312-HO",2,2,1,0,1],["SPI-RCM66",2,0,0,0,0],["SPI-RCM66-EMX25",2,0,0,2,0],["SPI-RCM612",2,1,0,0,1],["SPI-RCM612-EMX13",2,1,0,1,1],["SPI-RCM312",2,2,0,0,1],["SPI-RCM312-EMX25",2,2,0,2,1],["SPI-RCP314-HO",2,4,1,0,1],["SPI-RCP308",2,3,0,0,1],["SPI-RCP308-EMX25",2,3,0,2,1],["SPI-RCP314",2,4,0,0,1],["SPI-RCP314-EMX25",2,4,0,2,1]],"accessori":[["SPX-BKT-RC-SW4","Kit bracci di fissaggio a scomparsa (4 staffe)",null],["SPX-BKT-RC-SW6","Kit bracci di fissaggio a scomparsa (6 staffe)",null],["SPX-BKT-RC-ST4","Kit montaggio su barre filettate a sospensione (4 staffe)",null],["SPX-BKT-RC-ST6","Kit montaggio su barre filettate a sospensione (6 staffe)",null],["SPX-BKT-RC-SM66","Kit montaggio a plafone per Recess Modular 600×600 (include 1 × SPX-BKT-RC-SW4)",null],["SPX-BKT-RC-SM612","Kit montaggio a plafone per Recess Modular 600×1200 (include 2 × SPX-BKT-RC-SW4)",null],["SPX-BKT-RC-SM312","Kit montaggio a plafone per Recess Modular 300×1200 (include 1 × SPX-BKT-RC-SW4)",null]],"opzioni":[["Bassa tensione","Solo versioni senza emergenza: aggiungere -LV al codice"],["Temperatura colore","6500 K di serie; 2700, 3000, 4000 o 5000 K aggiungendo -2.7K, -3K, -4K o -5K al codice"],["Diffusore opalino","Schermo in policarbonato trasparente di serie; diffusore opalino aggiungendo -D al codice"],["Fascio alternativo","Fascio standard 120°; altri fasci su richiesta (vedi datasheet)"],["Ingressi cavo","M20 di serie, altri su richiesta"],["Tappi di chiusura","Nylon certificati ATEX di serie; in ottone nichelato aggiungendo -BNP al codice"]],"sprite":{"url":"https://cdn.prod.website-files.com/6aa55eca30c5bd4a1e486a4c/6ad246ae7ef82900805fcafc_raytec-recess-sprite.jpg","colonne":5,"lato":200},"suffissi":[{"nome":"Alimentazione","std":"Standard","valori":[["Bassa tensione 18-48 V AC / 18-69 V DC (-LV)","-LV",{"3":[1,2]},[]]]},{"nome":"Schermo","std":"Trasparente (standard)","valori":[["Diffusore opalino (-D)","-D",{},[]]]},{"nome":"Tappi di chiusura","std":"Nylon (standard)","valori":[["Ottone nichelato (-BNP)","-BNP",{},[]]]},{"nome":"Temperatura colore","std":"6500 K (standard)","valori":[["2700 K (-2.7K)","-2.7K",{},[]],["3000 K (-3K)","-3K",{},[]],["4000 K (-4K)","-4K",{},[]],["5000 K (-5K)","-5K",{},[]]]}]}
