Zona 1
Atmosfera esplosiva per gas probabile durante il normale funzionamento
Zona 2
Atmosfera esplosiva per gas improbabile e di breve durata
Zona 21
Atmosfera esplosiva per polveri probabile durante il normale funzionamento
Zona 22
Atmosfera esplosiva per polveri improbabile e di breve durata
# Generale

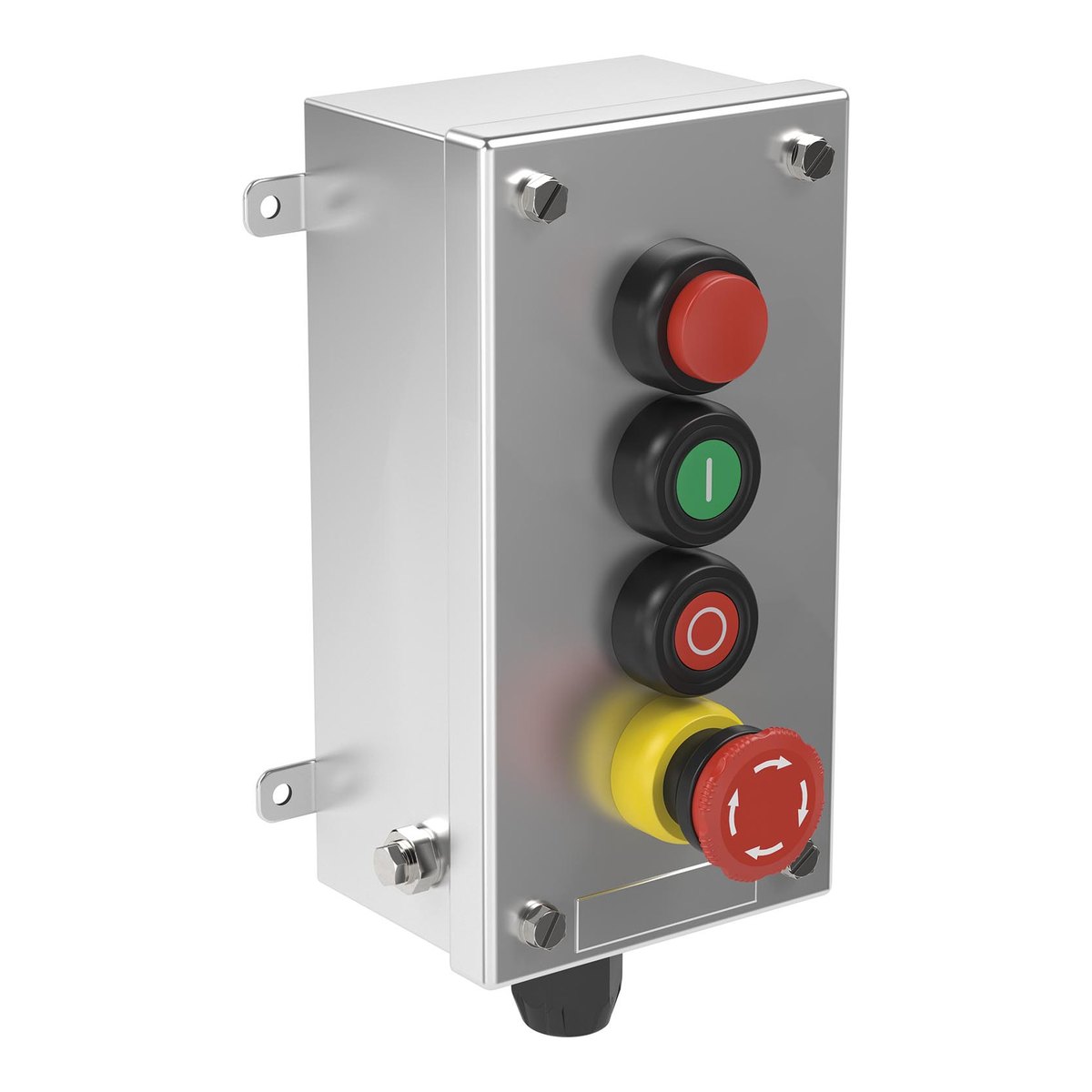

Tipo prodotto: Stazione di comando locale
Marca: Pepperl+Fuchs
Serie: LRP*, LRS*
Materiale custodia: Poliammide (LRP) o acciaio inox AISI 316L spazzolato (LRS)
Numero di funzioni: 1 … 5 (LRP), 1 … 4 (LRS)
Temperatura ambiente: -40 … +55 °C (-50 °C su richiesta)
# Certificazioni
Certificato ATEX: CML 16 ATEX 3009X
Certificato IECEx: IECEx CML 16.0008X
Marcatura: II 2 GD Ex db eb ib mb IIC T* Gb, Ex tb IIIC T** °C Db
Classe di temperatura: T4/T130 °C a Ta +55 °C (T6/T80 °C a Ta +40 °C su richiesta)
# Elettriche
Tensione di esercizio: 250 V max. (contatti)
Corrente di esercizio: 13 A max. (6 A con spia LED)
Categorie di impiego: AC12 12 … 250 V 13 A, AC15 12 … 250 V 10 A, DC13 12 … 110 V 1 A
Sezione morsetti: 2,5 mm²
# Meccaniche
Dimensioni LRP: da 90×88×85 (LRP1) a 260×100×85 mm (LRP5L)
Dimensioni LRS: da 102×116×87 (LRS1) a 222×116×87 mm (LRS4)
Grado di protezione: IP66
Ingressi cavo: Pressacavo in poliammide M20 o M25, tappo opzionale
{"v":1,"colonne":[{"nome":"Custodia","valori":["LRP1","LRP2","LRP2L","LRP3","LRP5L","LRS1","LRS2","LRS3","LRS4","EP1511"]},{"nome":"Materiale","valori":["Inox AISI 316L","Poliammide","–"]},{"nome":"Ingressi cavo","valori":["1×M20","1×M20 + tappo","1×M25","1×M25 + tappo","2×M20","Config. std. H","Config. std. I","Config. std. K","Config. std. L","Config. std. N","Personalizzati"]}],"righe":[["LRP1.D.BK.B.1",0,1,0],["LRP1.D.BUZKS1.B.1",0,1,0],["LRP1.D.BUZRF1.B.1",0,1,0],["LRP1.D.DMMX.B.1",0,1,0],["LRP1.D.DMMX.C.1",0,1,2],["LRP1.D.DMMX.E.1",0,1,1],["LRP1.D.E404.B1-CXX",0,1,0],["LRP1.D.E4BC.K1-CAXX",0,1,7],["LRP1.D.E4C.B.1",0,1,0],["LRP1.D.E4C.B1-CXX",0,1,0],["LRP1.D.E4C.C1-CXX",0,1,2],["LRP1.D.E4C.E.1",0,1,1],["LRP1.D.E4C.N1-CXX",0,1,9],["LRP1.D.E4C.Z.1",0,1,10],["LRP1.D.E4C.Z1-CXX",0,1,10],["LRP1.D.E4CX.B.1",0,1,0],["LRP1.D.E4CX.C.1",0,1,2],["LRP1.D.E4CX.E.1",0,1,1],["LRP1.D.E4M.B1-CAXX",0,1,0],["LRP1.D.E4M.Z.1",0,1,10],["LRP1.D.E4MX.B.1",0,1,0],["LRP1.D.E4MX.C.1",0,1,2],["LRP1.D.E4MX.E.1",0,1,1],["LRP1.D.E4MZAR.B.1",0,1,0],["LRP1.D.E4MZAR.C.1",0,1,2],["LRP1.D.E4MZAR.E.1",0,1,1],["LRP1.D.E4MZPR.B.1",0,1,0],["LRP1.D.E4MZPR.C.1",0,1,2],["LRP1.D.E4MZPR.E.1",0,1,1],["LRP1.D.IBIL.B.1",0,1,0],["LRP1.D.IBJL.B1-CXX",0,1,0],["LRP1.D.IGIX.C.1",0,1,2],["LRP1.D.IRIL.B.1",0,1,0],["LRP1.D.IRJL.C1-CXX",0,1,2],["LRP1.D.IWIL.B.1",0,1,0],["LRP1.D.IWIL.E.1",0,1,1],["LRP1.D.JRC.B.1",0,1,0],["LRP1.D.JRC.B1-CXT",0,1,0],["LRP1.D.JRC.Z.1",0,1,10],["LRP1.D.JRMX.B.1",0,1,0],["LRP1.D.JRMX.C.1",0,1,2],["LRP1.D.JRMX.E.1",0,1,1],["LRP1.D.K1M.Z.1",0,1,10],["LRP1.D.LGNE.C1-CXX",0,1,2],["LRP1.D.MKM.B1-CXX",0,1,0],["LRP1.D.N1M.K1-CAXX",0,1,7],["LRP1.D.N1O.Z1-CXX",0,1,10],["LRP1.D.PBM.B.1",0,1,0],["LRP1.D.PFM.B.3",0,1,0],["LRP1.D.PFM.C.1",0,1,2],["LRP1.D.PGMX.B.1",0,1,0],["LRP1.D.PGMX.C.1",0,1,2],["LRP1.D.PGMX.E.1",0,1,1],["LRP1.D.PKM.B.1",0,1,0],["LRP1.D.PKM.B1-CXX",0,1,0],["LRP1.D.PWO.B.1",0,1,0],["LRP1.D.S1OX.B.1",0,1,0],["LRP1.D.S1OX.C.1",0,1,2],["LRP1.D.S1OX.E.1",0,1,1],["LRP2.D.DM (H)M.LWNE.B1-CXX",1,1,0],["LRP2.D.DMMX.E4MX.B.1",1,1,0],["LRP2.D.DMMX.E4MX.C.1",1,1,2],["LRP2.D.DMMX.E4MX.E.1",1,1,1],["LRP2.D.E404.B.1",1,1,0],["LRP2.D.E404.B1-CXX",1,1,0],["LRP2.D.E44.B.1",1,1,0],["LRP2.D.E4C.B.1",1,1,0],["LRP2.D.IOIL.IWIL.B1-CXX",1,1,0],["LRP2.D.LGN.LRN.B.3",1,1,0],["LRP2.D.PEM.PAM.B1-CXX",1,1,0],["LRP2.D.PFO.N1O.B.1",1,1,0],["LRP2.D.PGMX.E4MX.B.1",1,1,0],["LRP2.D.PGMX.E4MX.C.1",1,1,2],["LRP2.D.PGMX.E4MX.E.1",1,1,1],["LRP2.D.PGMX.PRMX.B.1",1,1,0],["LRP2.D.PGMX.PRMX.C.1",1,1,2],["LRP2.D.PGMX.PRMX.E.1",1,1,1],["LRP2.D.PHM.PDM.B1-CXX",1,1,0],["LRP2.D.PYM.IWJL.B1-CMX",1,1,0],["LRP2L.D.BK.BK.B.1",2,1,0],["LRP2L.D.E42.B.1",2,1,0],["LRP2L.D.E4M.Z.1",2,1,10],["LRP2L.D.LRLX.S1OX.I.1",2,1,6],["LRP2L.D.S103.Z.1",2,1,10],["LRP3.D.*.C1-CXX25574",3,1,2],["LRP3.D.*.Z1-CXU25460",3,1,10],["LRP3.D.*.Z1-CXX22953",3,1,10],["LRP3.D.BK.BK.BK.B.1",3,1,0],["LRP3.D.LGN.LRN.B.3",3,1,0],["LRP3.D.LGNE.E5M.B1-CXX",3,1,0],["LRP3.D.LGNE.LRNE.B.1",3,1,0],["LRP3.D.LGNE.PFM.PCM.B.3",3,1,0],["LRP3.D.LGNE.PWM.B1-CMU",3,1,0],["LRP3.D.LRLX.DMMX.E4MX.C.1",3,1,2],["LRP3.D.LRLX.DMMX.E4MX.F.1",3,1,3],["LRP3.D.N101.L1-CAXX",3,1,8],["LRP3.D.PGMX.PRMX.E4MX.C.1",3,1,2],["LRP3.D.PGMX.PRMX.E4MX.F.1",3,1,3],["LRP3.D.PKM.PKM.B3-CLX",3,1,0],["LRP5L.D.*.B1-CLX25758",4,1,0],["LRP5L.D.*.B1-CMU24014",4,1,0],["LRP5L.D.*.B1-CMU24893",4,1,0],["LRP5L.D.*.B1-CXX23786",4,1,0],["LRP5L.D.*.B1-CXX24208",4,1,0],["LRP5L.D.*.C1-CXX25552",4,1,2],["LRP5L.D.*.C1-CXX25882",4,1,2],["LRP5L.D.*.C1-CXX25888",4,1,2],["LRP5L.D.*.K1-CMX23997",4,1,7],["LRP5L.D.*.K1-CXU24983",4,1,7],["LRP5L.D.*.Z1-CAMT20040",4,1,10],["LRP5L.D.*.Z1-CMU25321",4,1,10],["LRP5L.D.*.Z1-CXX19790",4,1,10],["LRP5L.D.*.Z1-CXX25309",4,1,10],["LRP5L.D.IGI.IOI.PAM.E4M.B1",4,1,0],["LRP5L.D.IGJ.IGJ.K1M.LRN.B1",4,1,0],["LRP5L.D.IWI.IWI.IGJ.JRM.F1",4,1,3],["LRP5L.D.LGN.PFM.PCM.N2M.B3",4,1,0],["LRP5L.D.LRLX.PGMX.PRMX.E4MX.C1",4,1,2],["LRP5L.D.LRLX.PGMX.PRMX.E4MX.F1",4,1,3],["LRP5L.D.LWN.K3S.K3S.JRC.C1",4,1,2],["LRP5L.D.LWN.K3S.K3S.JRC.Z1",4,1,10],["LRS1.B.DMMX.B.1",5,0,0],["LRS1.B.E4CX.B.1",5,0,0],["LRS1.B.E4MX.B.1",5,0,0],["LRS1.B.E4MZAR.B.1",5,0,0],["LRS1.B.E4MZPR.B.1",5,0,0],["LRS1.B.JRMX.B.1",5,0,0],["LRS1.B.PGMX.B.1",5,0,0],["LRS1.B.S1OX.B.1",5,0,0],["LRS1.D.E401.B1-CXX",5,0,0],["LRS1.D.E4C.B.1",5,0,0],["LRS1.D.E4C.B3-CXX",5,0,0],["LRS1.D.E4C.C1-CXX",5,0,2],["LRS1.D.E4C.E.1",5,0,1],["LRS1.D.E4C.Z1-CXX",5,0,10],["LRS1.D.E4M.B.1",5,0,0],["LRS1.D.E4RO.B1-CXX",5,0,0],["LRS1.D.N1M.H1-CXX",5,0,5],["LRS2.D.DMMX.E4MX.B.1",6,0,0],["LRS2.D.E401.B1-CXX",6,0,0],["LRS2.D.E41.H.3",6,0,5],["LRS2.D.E4C.MGM.C1-CXX",6,0,2],["LRS2.D.E4C.Z1-CXU",6,0,10],["LRS2.D.N1M.H1-CLX",6,0,5],["LRS2.D.N1M.PFM.Z.1",6,0,10],["LRS2.D.PEM.PAM.Z1-CXX",6,0,10],["LRS2.D.PGMX.E4MX.B.1",6,0,0],["LRS2.D.PGMX.PRMX.B.1",6,0,0],["LRS2.D.PJM.Z.1",6,0,10],["LRS2.D.PUM.PVM.C1-CXX",6,0,2],["LRS2.D.PWM.IWJL.C.1",6,0,2],["LRS3.D.IGII.IRJI.B3-CLU",7,0,0],["LRS3.D.LRLX.DMMX.E4MX.C.1",7,0,2],["LRS3.D.N2M.N2M.C.1",7,0,2],["LRS3.D.PGMX.PRMX.E4MX.C.1",7,0,2],["LRS4.D.*.B1-CXX24258",8,0,0],["LRS4.D.*.C1-CLU24052",8,0,2],["LRS4.D.*.Z1-CLX24236",8,0,10],["LRS4.D.*.Z1-CLX24237",8,0,10],["LRS4.D.E4C.IBIL.PKM.C.1",8,0,2],["LRS4.D.LGL.N1M.N1O.N1O.H.1",8,0,5],["LRS4.D.LGNE.PKM.E4M.C.1",8,0,2],["LRS4.D.LRLX.PGMX.PRMX.E4MX.C.1",8,0,2],["EP1511 (1-1 LCU)",9,2,1],["EP1511 (1-3 LCU)",9,2,4],["EP1511 (3 LCU)",9,2,4],["EP1511 JB",9,2,4]],"descrizioni":["Configurazione speciale","Buzzer","Buzzer","Doppio pulsante","Doppio pulsante","Doppio pulsante","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Pulsante luminoso blu","Pulsante luminoso blu","Pulsante luminoso verde","Pulsante luminoso rosso","Pulsante luminoso rosso","Pulsante luminoso bianco","Pulsante luminoso bianco","Emergenza a chiave","Emergenza a chiave","Emergenza a chiave","Emergenza a chiave","Emergenza a chiave","Emergenza a chiave","Selettore a chiave","Spia verde","Pulsante a fungo","Selettore","Selettore","Pulsante blu","Pulsante verde","Pulsante verde","Pulsante verde","Pulsante verde","Pulsante verde","Pulsante nero","Pulsante nero","Pulsante bianco","Selettore grande","Selettore grande","Selettore grande","Doppio pulsante + spia","Doppio pulsante + fungo di emergenza","Doppio pulsante + fungo di emergenza","Doppio pulsante + fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","2 pulsanti luminosi","2 spie","2 pulsanti","Pulsante + selettore","Pulsante + fungo di emergenza","Pulsante + fungo di emergenza","Pulsante + fungo di emergenza","2 pulsanti","2 pulsanti","2 pulsanti","2 pulsanti","Pulsante + pulsante luminoso","Configurazione speciale","Fungo di emergenza","Fungo di emergenza","Spia + selettore grande","Selettore grande","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione speciale","2 spie","Spia + fungo di emergenza","2 spie","Spia + 2 pulsanti","Spia + pulsante","Spia + doppio puls. + emergenza","Spia + doppio puls. + emergenza","Selettore","2 pulsanti + fungo di emergenza","2 pulsanti + fungo di emergenza","2 pulsanti","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","2 puls. lum. + pulsante + emergenza","2 puls. lum. + sel. chiave + spia","3 puls. lum. + emerg. chiave","Spia + 2 pulsanti + selettore","Spia + 2 pulsanti + emergenza","Spia + 2 pulsanti + emergenza","Spia + 2 sel. chiave + emerg. chiave","Spia + 2 sel. chiave + emerg. chiave","Doppio pulsante","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Emergenza a chiave","Pulsante verde","Selettore grande","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Selettore","Doppio pulsante + fungo di emergenza","Fungo di emergenza","Fungo di emergenza","Fungo di emergenza + pulsante a fungo","Fungo di emergenza","Selettore","Selettore + pulsante","2 pulsanti","Pulsante + fungo di emergenza","2 pulsanti","Pulsante blu","2 pulsanti","Pulsante + pulsante luminoso","2 pulsanti luminosi","Spia + doppio puls. + emergenza","2 selettori","2 pulsanti + fungo di emergenza","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Configurazione su specifica","Emergenza + puls. lum. + pulsante","Spia + 3 selettori","Spia + pulsante + emergenza","Spia + 2 pulsanti + emergenza","2 pulsanti (rosso/verde)","Pulsante verde + fungo","Fungo, 2 NC","Cassetta 6×4 mm² + 2 terre"],"fonte":"Listino Pepperl+Fuchs 2026 / documentazione ufficiale","datasheet":{"base":"https://files.pepperl-fuchs.com/webcat/navi/productInfo/pds/","pn":["","70161745","70161746","70143995","70155287","70160112","","","","","","","","","","70143997","70155289","70160114","","","70143996","70155288","70160113","70143999","70155291","70160116","70143998","70155290","70160115","","","","","","","","","","","70144000","70155292","70160117","","","","","","","","","70143994","70155286","70160111","","","","70144001","70155293","70160118","","70144004","70155296","70160121","","","","","","","","","70144003","70155295","70160120","70144002","70155294","70160119","","","","","","","","","","","","","","","","","70144006","70160123","","70144005","70160122","","","","","","","","","","","","","","","","","","","","70144007","70160124","","","70142236","70142238","70142237","70142240","70142239","70142241","70142235","70142242","","","","","","","","","","70142246","","","","","","","","70142245","70142244","","","","","70142248","","70142247","","","","","","","","70142249","","","",""],"apn":[],"noit":["70142235","70142236","70142237","70142238","70142239","70142240","70142241","70142242","70142244","70142245","70142246","70142247","70142248","70142249","70143994","70143995","70143996","70143997","70143998","70143999","70144000","70144001","70144002","70144003","70144004","70144005","70144006","70144007","70155286","70155287","70155288","70155289","70155290","70155291","70155292","70155293","70155294","70155295","70155296","70160111","70160112","70160113","70160114","70160115","70160116","70160117","70160118","70160119","70160120","70160121","70160122","70160123","70160124","70161745","70161746"]}}
