K-System – Barriere isolate per uscite digitali e pilotaggio di elettrovalvole

Name: K-System – Barriere isolate per uscite digitali e pilotaggio di elettrovalvole
Brand: Pepperl+Fuchs
SKU: KCD2-SLD-Ex1 · KCD0-SD3-Ex1 · KFD0-SD2-Ex1 · KFD2-SL2-Ex2…

KCD2-SLD-Ex1 · KCD0-SD3-Ex1 · KFD0-SD2-Ex1 · KFD2-SL2-Ex2…

Piloti per elettrovalvole K-System che alimentano elettrovalvole, LED e segnalatori acustici in area pericolosa, con uscite da 10 V / 100 mA a 15,3 V / 17 mA, alimentazione da Power Rail o dal loop e versioni fino a SIL 3.

ATEX

IECEx

SIL

Richiedi offerta Chiama un tecnico Documenti e guide

Descrizione

Specifiche Tecniche

Applicazioni

Download

Schede tecniche

I piloti per elettrovalvole K-System trasferiscono un comando digitale dal sistema di controllo a elettrovalvole, LED, segnalatori acustici e carichi simili installati in area pericolosa (Zona 0, 1, 2), con separazione galvanica tra i circuiti. L'uscita ha caratteristica resistiva: tensione e corrente disponibili dipendono dal carico, per questo la gamma offre diverse combinazioni tensione/corrente per adattarsi alla bobina da comandare.

Nelle versioni alimentate dal loop l'energia per il campo viene prelevata direttamente dal segnale di comando, senza alimentazione separata. Altri modelli si alimentano da Power Rail e prevedono ingressi logici con funzioni AND/OR e una presa di servizio per il test funzionale.

Caratteristiche principali

Uscite da 10 V / 45 mA fino a 13 V / 100 mA e 15,3 V / 17 mA
Versioni alimentate dal loop, da bus o da Power Rail a 24 V DC
Versioni a 1 o 2 canali, larghezza 12,5 mm o 20 mm

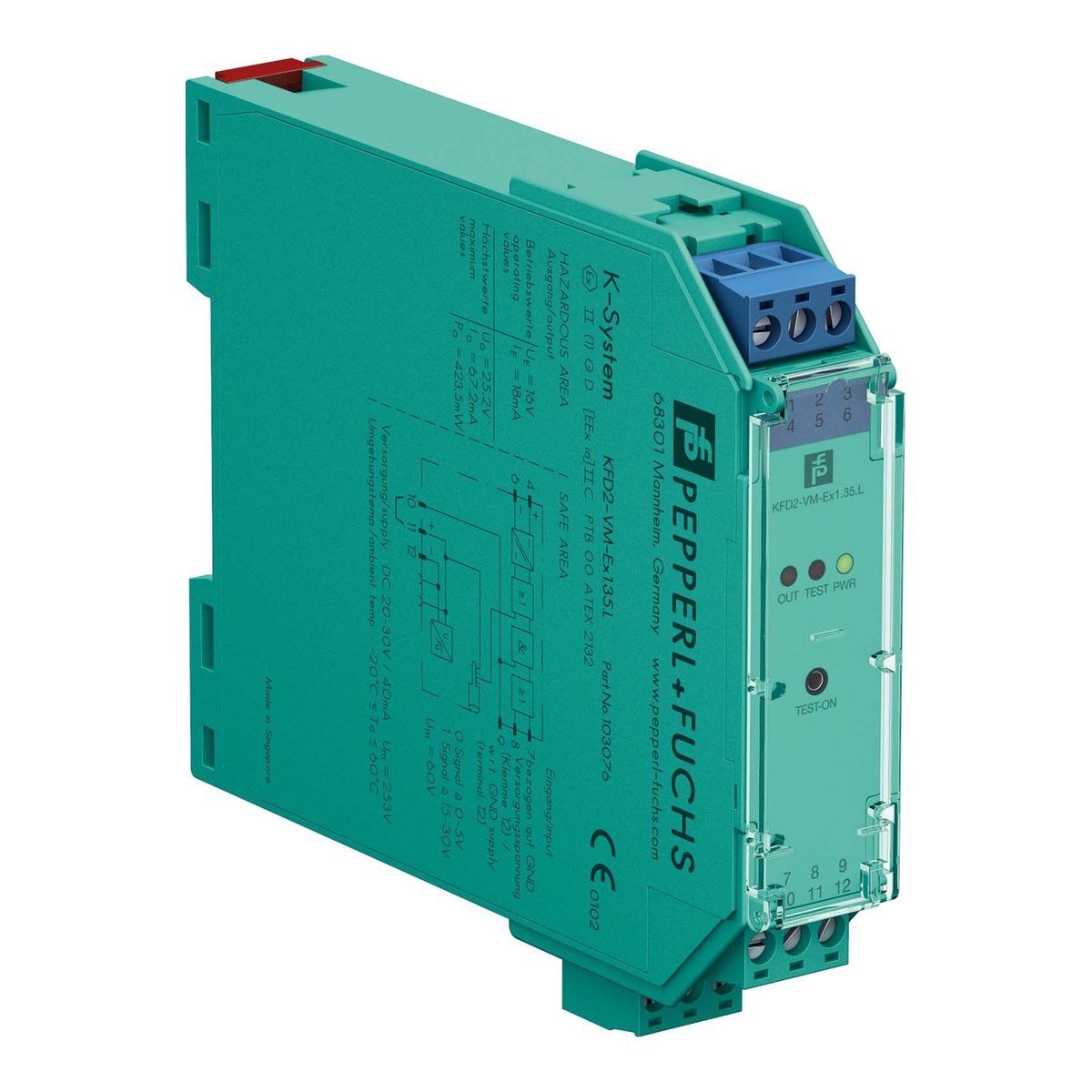

KFD2-VM-Ex1.35.L con 3 ingressi logici in configurazione AND/OR e presa di test frontale
Versioni fino a SIL 3 secondo IEC/EN 61508
Indicazione di stato tramite LED
Morsetti a vite o a vite estraibili

Usa i filtri nella sezione Varianti e codici per trovare il codice esatto: dove disponibile trovi il datasheet ufficiale Pepperl+Fuchs e, per ogni codice, la richiesta d'offerta. Per versioni non in elenco, accessori o disponibilità contattaci.

Zona 0

Atmosfera esplosiva per gas presente in modo continuo o per lunghi periodi

Zona 1

Atmosfera esplosiva per gas probabile durante il normale funzionamento

Zona 2

Atmosfera esplosiva per gas improbabile e di breve durata

Zona 20

Atmosfera esplosiva per polveri presente in modo continuo o per lunghi periodi

Zona 21

Atmosfera esplosiva per polveri probabile durante il normale funzionamento

Zona 22

Atmosfera esplosiva per polveri improbabile e di breve durata

# Generale Tipo prodotto: Barriera isolata a sicurezza intrinseca per uscite digitali (pilota per elettrovalvole) Marca: Pepperl+Fuchs Serie: K-System Carichi in campo: elettrovalvole, LED, segnalatori acustici Canali: 1 o 2 # Certificazioni Modo di protezione: sicurezza intrinseca, apparato associato Circuiti di campo: Zona 0, 1, 2 (Div. 1, 2) Sicurezza funzionale: fino a SIL 3 (IEC/EN 61508) Compatibilità elettromagnetica: Direttiva 2014/30/UE, EN 61326-1, NAMUR NE 21 # Elettriche Alimentazione: 24 V DC (Power Rail), da bus o dal loop Tensione nominale: 20…35 V DC (KFD0-SD2); 20…30 V DC (KFD2-VM) Uscite disponibili: 10 V / 45, 65 o 100 mA; 11 V / 80 mA; 11,7 V / 45 mA; 12 V / 45 mA; 13 V / 100 mA; 15,3 V / 17 mA Ingresso di comando: segnale 24 V DC; 3 ingressi logici AND/OR (KFD2-VM) # Meccaniche Larghezza: 12,5 mm o 20 mm Morsetti: a vite o a vite estraibili

{"v":1,"colonne":[{"nome":"Canali","valori":["1","2"]},{"nome":"Uscita","valori":["10 V / 100 mA","10 V / 45 mA","10 V / 65 mA","11 V / 80 mA","11,7 V / 45 mA","12 V / 45 mA","13 V / 100 mA","15,3 V / 17 mA"]},{"nome":"Alimentazione","valori":["24 V DC (Power Rail)","Da bus o dal loop","Dal loop"]},{"nome":"Morsetti","valori":["Vite","Vite estraibili"]},{"nome":"SIL","valori":["No","SIL 2","SIL 3"]}],"righe":[["KFD2-VM-EX1.35.L",0,7,0,1,0],["KFD0-SD2-EX1.10100",0,0,2,1,2],["KFD0-SD2-EX1.1180",0,3,2,1,2],["KFD2-SL2-EX2.B",1,4,0,1,1],["KFD0-SD2-EX2.1045",1,1,2,1,2],["KFD0-SD2-EX2.1245",1,5,2,1,2],["KFD2-SLD-EX1.13100",0,6,0,1,2],["KCD0-SD3-EX1.1245",0,5,2,0,2],["KCD0-SD3-EX1.1045",0,1,2,0,2],["KCD2-SLD-EX1.1045",0,1,1,0,2],["KCD2-SLD-EX1.1065",0,2,1,0,2],["KCD2-SLD-EX1.1245",0,5,1,0,2],["KFD2-SL2-EX2",1,4,0,1,1]],"datasheet":{"base":"https://files.pepperl-fuchs.com/webcat/navi/productInfo/pds/","pn":["103076","133237","133239","184259","242032","242033","243753","304978","304983","70104928","70104929","70104930","70180149"],"apn":[],"noit":["103076","133237","133239","184259","242032","242033","243753","304978","304983","70104928","70104929","70104930","70180149"]},"fonte":"Listino Pepperl+Fuchs 2026 / datasheet ufficiali"}
