Barriere isolate HiC analogiche – H-System per schede di terminazione

Name: Barriere isolate HiC analogiche – H-System per schede di terminazione
Brand: Pepperl+Fuchs
SKU: HiC2025 · HiC2027 · HiC2031 · HiC2081 · HiC2441 · …

HiC2025 · HiC2027 · HiC2031 · HiC2081 · HiC2441 · …

Barriere a sicurezza intrinseca H-System HiC per segnali analogici: alimentatori per trasmettitori SMART, piloti di corrente, convertitori di temperatura e barriera universale a innesto su scheda di terminazione, fino a SIL 3.

ATEX

IECEx

SIL

Richiedi offerta Chiama un tecnico Documenti e guide

Descrizione

Specifiche Tecniche

Applicazioni

Download

Schede tecniche

Le barriere isolate HiC del sistema H-System di Pepperl+Fuchs collegano strumenti analogici installati in Zona 0, 1 o 2 al sistema di controllo in area sicura. I moduli, larghi 12,5 mm, si innestano su schede di terminazione HiC che portano alimentazione a 24 V DC, morsetti di campo e connessione al DCS: il cablaggio in quadro si riduce e la sostituzione di un modulo non richiede di toccare i cavi.

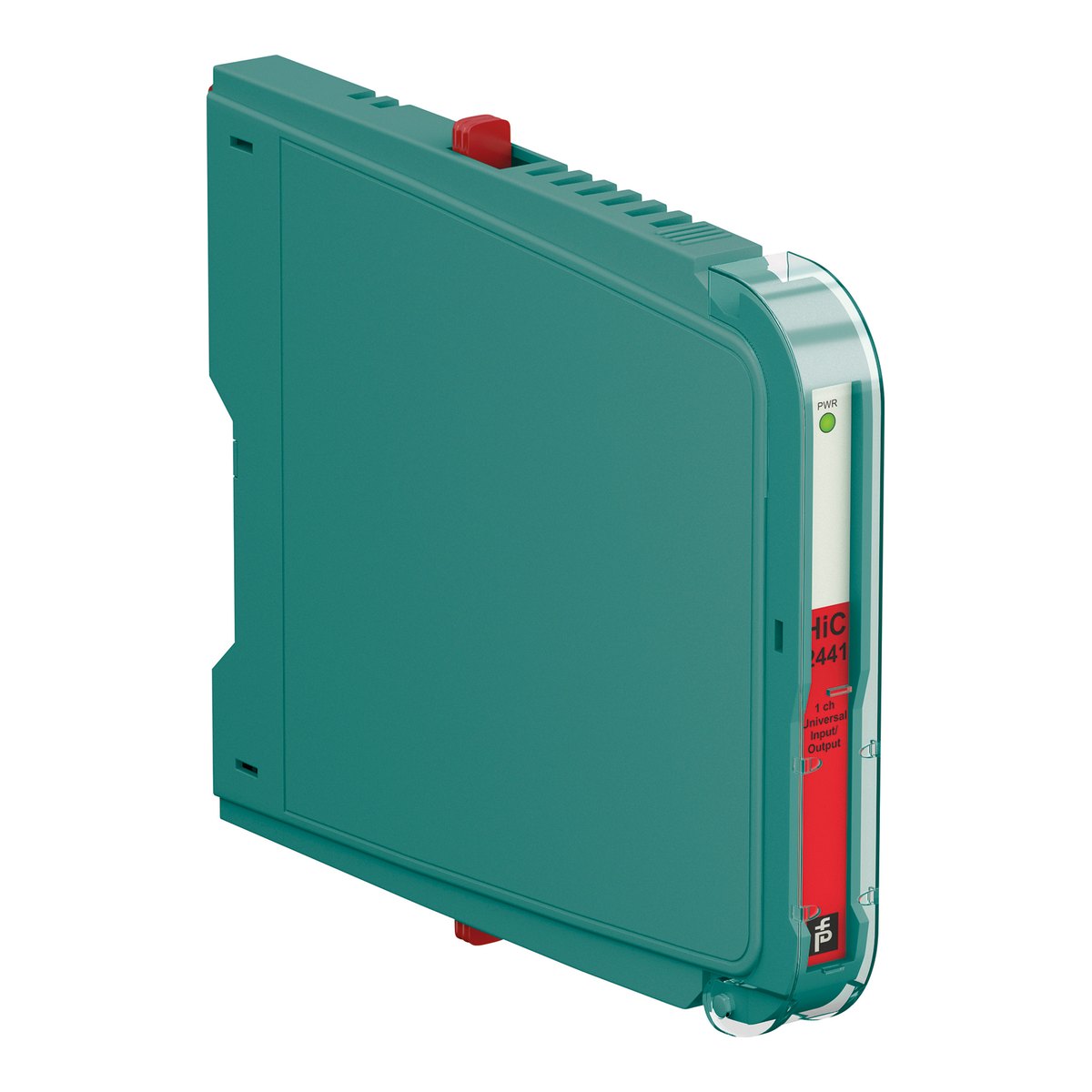

La gamma copre alimentatori per trasmettitori SMART 2 fili (anche con doppia uscita come splitter), piloti di corrente per convertitori I/P e posizionatori, convertitori di temperatura per termocoppie, RTD e potenziometri e la barriera universale HiC2441, che si adatta automaticamente al tipo di canale della scheda I/O universale. La comunicazione HART è trasmessa in modo bidirezionale.

Caratteristiche principali

Alimentazione 24 V DC dalla scheda di terminazione (bus powered)
Segnali 0/4 … 20 mA e 0/1 … 5 V, uscita selezionabile source/sink/tensione
Trasparenza HART; HiC2025 e HiC2027 supportano anche BRAIN
Convertitore HiC2081 per TC, RTD, mV e potenziometri, configurabile con PACTware
Rilevamento guasti di linea (LFD) con LED e uscita sul fault bus (secondo modello)
Circuiti di campo [Ex ia Ga] IIC, [Ex ia Da] IIIC; ATEX, IECEx, cULus

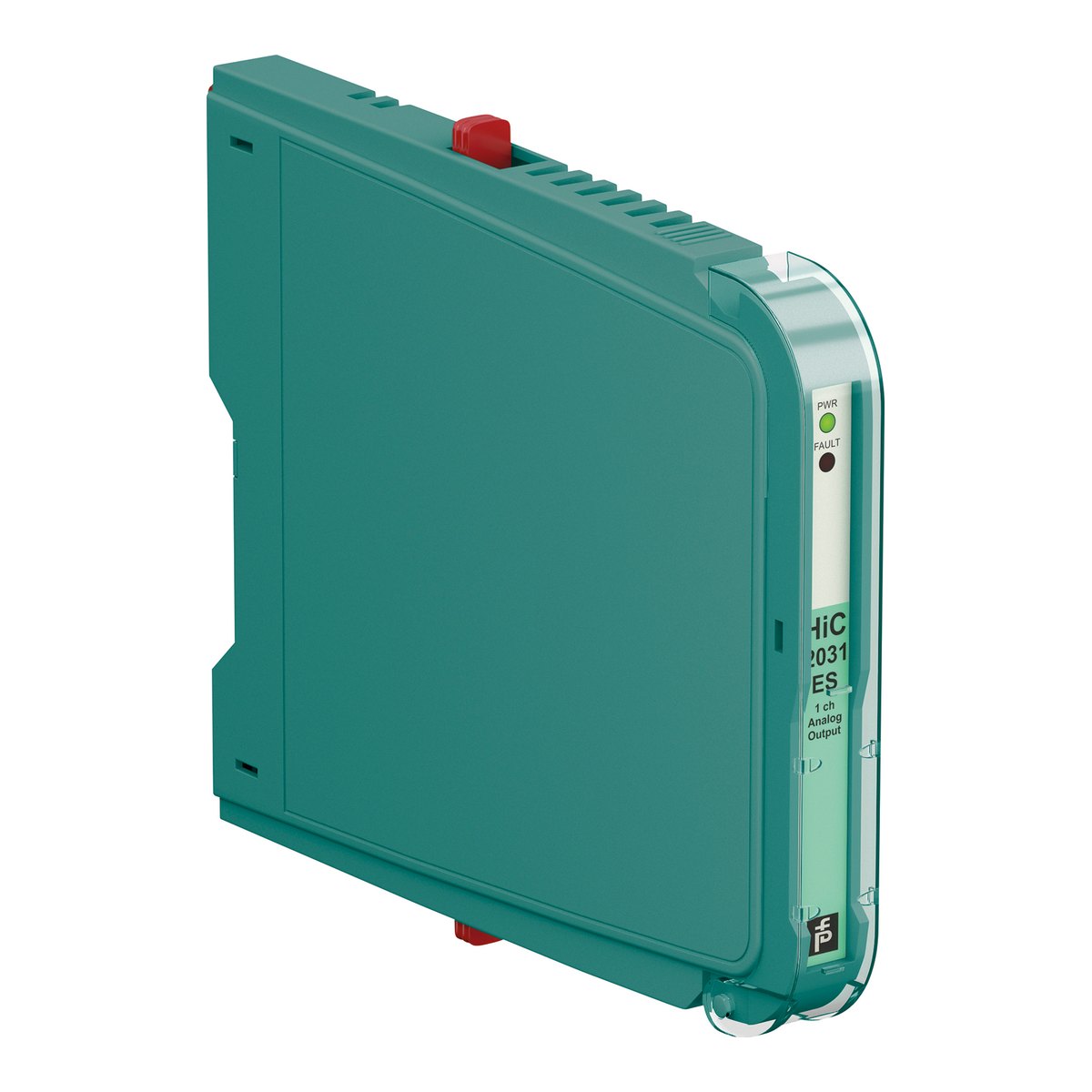

Fino a SIL 3 secondo IEC/EN 61508 (HiC2031ES)

Usa i filtri nella sezione Varianti e codici per trovare il codice esatto: dove disponibile trovi il datasheet ufficiale Pepperl+Fuchs e, per ogni codice, la richiesta d'offerta. Per versioni non in elenco, accessori o disponibilità contattaci.

Zona 0

Atmosfera esplosiva per gas presente in modo continuo o per lunghi periodi

Zona 1

Atmosfera esplosiva per gas probabile durante il normale funzionamento

Zona 2

Atmosfera esplosiva per gas improbabile e di breve durata

Zona 20

Atmosfera esplosiva per polveri presente in modo continuo o per lunghi periodi

Zona 21

Atmosfera esplosiva per polveri probabile durante il normale funzionamento

Zona 22

Atmosfera esplosiva per polveri improbabile e di breve durata

# Generale Tipo prodotto: Barriera isolata a sicurezza intrinseca Marca: Pepperl+Fuchs Serie: H-System HiC Funzioni: alimentatore trasmettitori SMART, pilota di corrente SMART, convertitore di temperatura, barriera universale Canali: 1 o 2 Montaggio: su scheda di terminazione HiC Protocolli: HART, BRAIN (HiC2025, HiC2027) Accessorio: H-CJC-Pt100 per compensazione del giunto freddo (HiC2081) # Certificazioni ATEX: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I Installazione in Zona 2: II 3G Ex ec IIC T4 Gc (secondo modello) IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I Altre approvazioni: cULus, FM (secondo modello) SIL: SIL 2 / SIL 3 secondo IEC/EN 61508 (secondo modello) # Elettriche Alimentazione: 19 … 30 V DC tramite scheda di terminazione Segnali: 0/4 … 20 mA, 0/1 … 5 V Ingressi temperatura: termocoppia, RTD, mV, potenziometro (HiC2081) Uscita pilota di corrente: 4 … 20 mA, carico 100 … 650 Ω (HiC2031ES) Parametri Ex tipici: Uo 25,2 V, Io 100 mA, Po 630 mW Tensione massima di sicurezza Um: 250 V Isolamento galvanico: 375 V di picco secondo IEC/EN 60079-11 # Meccaniche Dimensioni: 12,5 x 106 x 128 mm (L x A x P) Peso: circa 100 g Grado di protezione: IP20 Temperatura ambiente: -40 … 70 °C

{"v":1,"colonne":[{"nome":"Funzione","valori":["Alimentatore per trasmettitori SMART","Alimentatore trasmettitori / pilota di corrente SMART","Barriera universale SMART","Convertitore di temperatura","Pilota di corrente SMART","Termoresistenza per compensazione del giunto freddo"]},{"nome":"Canali","valori":["1","2","–"]},{"nome":"SIL","valori":["No","SIL 2","SIL 3"]}],"righe":[["H-CJC-PT100",5,2,0],["HiC2027",0,0,1],["HiC2027ES",0,0,2],["HiC2441",2,0,1],["HiC2025ES",0,0,2],["HiC2031ES",4,0,2],["HiC2025",0,0,1],["HiC2031",4,0,1],["HiC2025A",0,0,1],["HiC2081",3,0,1],["HiC2422",1,1,1]],"datasheet":{"base":"https://files.pepperl-fuchs.com/webcat/navi/productInfo/pds/","pn":["268784","272951","286744","315318","322429","70101789","70150447","70150448","70150943","70159064","70160157"],"apn":[],"noit":["268784","272951","286744","315318","322429","70101789","70150447","70150448","70150943","70159064","70160157"]},"fonte":"Listino Pepperl+Fuchs 2026 / datasheet ufficiali"}
