Zona 1
Atmosfera esplosiva per gas probabile durante il normale funzionamento
Zona 2
Atmosfera esplosiva per gas improbabile e di breve durata
Zona 21
Atmosfera esplosiva per polveri probabile durante il normale funzionamento
Zona 22
Atmosfera esplosiva per polveri improbabile e di breve durata
# Generale

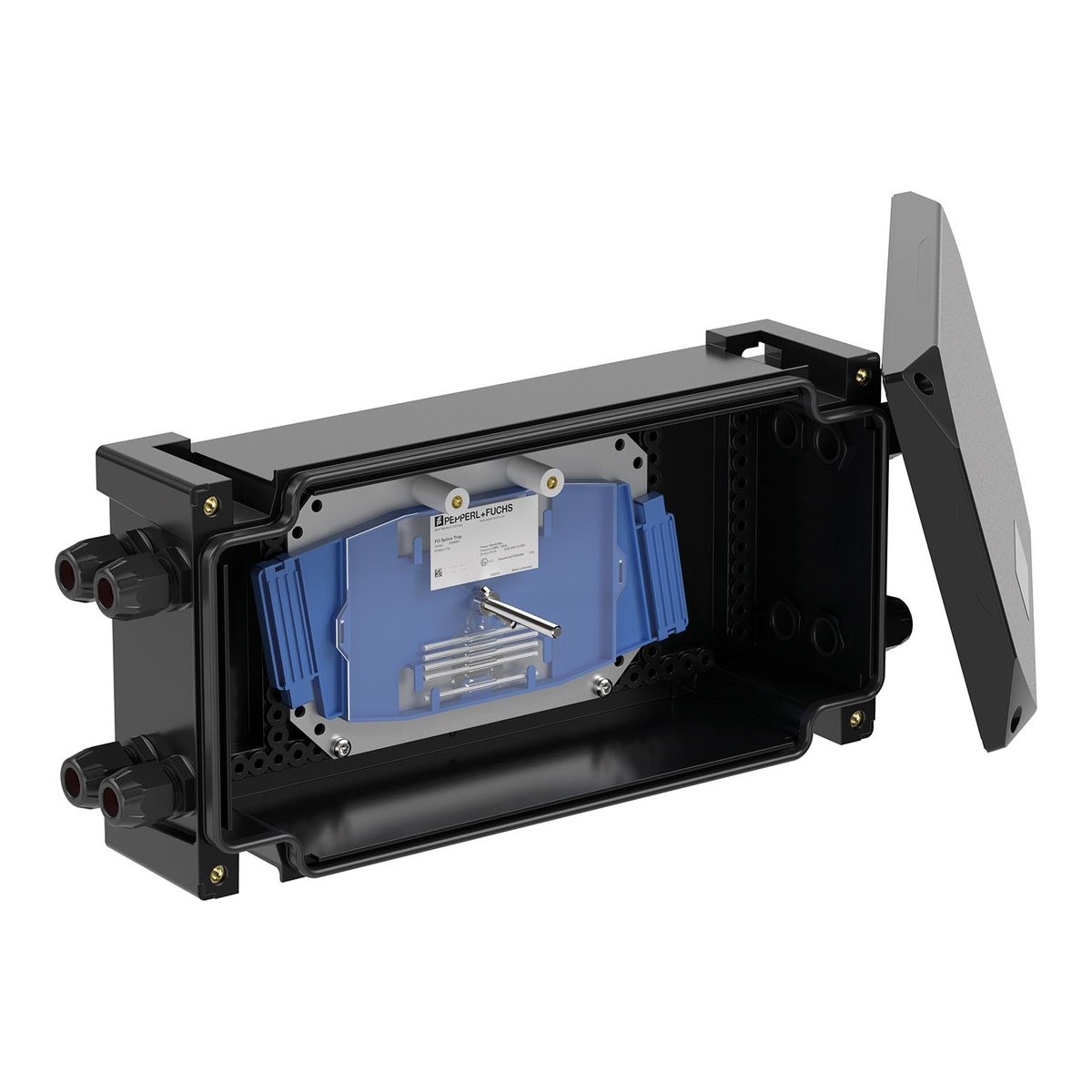

Tipo prodotto: Cassette di giunzione e scatole per fibra ottica
Marca: Pepperl+Fuchs
Serie: GR.T*
Materiale: Poliestere rinforzato con fibra di vetro (GRP) caricato al carbonio, antistatico
Colore: Nero
Temperatura ambiente: -40 … +60 °C (versioni standard), fino a -60 °C secondo esecuzione
# Certificazioni
Certificato ATEX: CML 17 ATEX 3255X
Certificato IECEx: IECEx CML 17.0144X
Marcatura: II 2 GD Ex eb IIC T* Gb / Ex ia IIC T* Gb / Ex op pr IIC T* Gb, Ex tb IIIC T** °C Db
Classe di temperatura: T6/T80 °C a Ta +40 °C, T4/T130 °C a Ta +60 °C
# Elettriche
Tensione di esercizio: fino a 690 V AC/DC (Ex e), 60 V AC/DC (Ex i)
Corrente di esercizio: fino a 350 A secondo taglia
# Meccaniche
Dimensioni: da 99×99×65 a 359×719×166,5 mm
Grado di protezione: IP66
Guarnizione coperchio: Silicone espanso
Viti coperchio: Acciaio inox A4
Ingressi cavo: Pressacavi in poliammide M12…M25 secondo versione
{"v":1,"colonne":[{"nome":"Tipo","valori":["Ex e","Ex e + Ex i","Ex i","Fibra ottica","TB1 (1 morsetto)"]},{"nome":"Dimensioni (mm)","valori":["99×99×65","129×129×85","129×179×91,5","179×179×104","179×239×104","179×359×104","179×359×166,5","359×359×104","359×359×166,5","359×719×166,5"]},{"nome":"Allestimento","valori":["4×MUT 2,5 + 1 PE","6×MUT 2,5 + 2 PE","6×MUT 4 + 2 PE","6×UT 6 + 2 PE","7×UT 2,5 + 2 PE","8×WDU 2,5 + 5×ZB4 2,5","9×UT 2,5 + 2 PE","12×MUT 2,5 + 2 PE","12×UT 2,5 + 2 PE","18×UT 2,5 + 2 PE","1 vassoio × 12 giunzioni","2 vassoi × 12 giunzioni","4 vassoi × 12 giunzioni","6 vassoi × 12 giunzioni","8 vassoi × 12 giunzioni","–"]},{"nome":"Ingressi","valori":["2×M16","2×M20","1×M16+2×M12","1×M20+2×M16","3×M20","3×M25","2×M20+2×M16","4×M20","4×M16+1×M20","5×M20","6×M20 (tappi)","8×M20","12×M20","16×M20","–"]},{"nome":"Targhetta","valori":["Standard","Inox"]}],"righe":[["GR.TJE.10.10.07.B-S0003",0,0,0,3,0],["GR.TJE.10.10.07.B-S0011",0,0,2,7,0],["GR.TJE.13.13.09.B-S0002",0,1,6,5,0],["GR.TJE.13.13.09.B-S0003",0,1,3,7,0],["GR.TJE.13.13.09.B-S0004",0,1,6,9,0],["GR.TJE.13.13.09.B-S0005",0,1,8,10,0],["GR.TJE.13.13.09.B-S0006",0,1,8,10,0],["GR.TJE.13.13.09.B-S0008",0,1,4,6,0],["GR.TJE.13.18.09.B-S0001",0,2,9,11,0],["GR.TJE.13.18.09.B-S0003",1,2,5,8,0],["GR.TJI.10.10.07.B-S0007",2,0,15,14,0],["GR.TJI.10.10.07.B-S0008",2,0,15,14,0],["GR.TJI.10.10.07.B-S0009",2,0,0,0,0],["GR.TJI.10.10.07.B-S0010",2,0,1,4,0],["GR.TJI.10.10.07.B-S0011",2,0,1,2,0],["GR.TJI.13.13.09.B-S0008",2,1,7,7,0],["GR.TFO.18.36.10.B-S0001",3,5,10,1,0],["GR.TFO.18.36.10.B-S0002",3,5,11,7,0],["GR.TFO.18.36.10.B-S0004",3,5,12,11,0],["GR.TFO.18.36.10.B-S0006",3,5,13,12,0],["GR.TFO.18.36.17.B-S0008",3,6,14,13,0],["GR.TB1.10.10.07.B-S0001",4,0,15,14,0],["GR.TB1.10.10.07.B-S0003SS",4,0,15,14,1],["GR.TB1.13.13.09.B-S0001",4,1,15,14,0],["GR.TB1.13.13.09.B-S0003SS",4,1,15,14,1],["GR.TB1.13.18.09.B-S0001",4,2,15,14,0],["GR.TB1.13.18.09.B-S0003SS",4,2,15,14,1],["GR.TB1.18.18.10.B-S0001",4,3,15,14,0],["GR.TB1.18.18.10.B-S0003SS",4,3,15,14,1],["GR.TB1.18.24.10.B-S0001",4,4,15,14,0],["GR.TB1.18.24.10.B-S0003SS",4,4,15,14,1],["GR.TB1.18.36.10.B-S0001",4,5,15,14,0],["GR.TB1.18.36.10.B-S0003SS",4,5,15,14,1],["GR.TB1.18.36.17.B-S0001",4,6,15,14,0],["GR.TB1.18.36.17.B-S0003SS",4,6,15,14,1],["GR.TB1.36.36.10.B-S0001",4,7,15,14,0],["GR.TB1.36.36.10.B-S0003SS",4,7,15,14,1],["GR.TB1.36.36.17.B-S0001",4,8,15,14,0],["GR.TB1.36.36.17.B-S0003SS",4,8,15,14,1],["GR.TB1.36.72.17.B-S0003SS",4,9,15,14,1]],"fonte":"Listino Pepperl+Fuchs 2026 / documentazione ufficiale","datasheet":{"base":"https://files.pepperl-fuchs.com/webcat/navi/productInfo/pds/","pn":["70151621","70124205","70142119","320191","70108692","70108693","70108694","70142118","320192","320194","","","70118398","70124204","70149864","70118400","320196","320197","320198","320199","70116836","","","","","","","","","","","","","","","","","","",""],"apn":[],"noit":["320191","320192","320194","320196","320197","320198","320199","70108692","70108693","70108694","70116836","70118398","70118400","70124204","70124205","70142118","70142119","70149864","70151621"]}}
