Zona 0
Atmosfera esplosiva per gas presente in modo continuo o per lunghi periodi
Zona 1
Atmosfera esplosiva per gas probabile durante il normale funzionamento
Zona 2
Atmosfera esplosiva per gas improbabile e di breve durata
Zona 20
Atmosfera esplosiva per polveri presente in modo continuo o per lunghi periodi
Zona 21
Atmosfera esplosiva per polveri probabile durante il normale funzionamento
Zona 22
Atmosfera esplosiva per polveri improbabile e di breve durata
Classe I Divisione 1
Area con gas o vapori infiammabili presenti in condizioni normali
Classe I Divisione 2
Area con gas o vapori infiammabili presenti solo in condizioni anomale
# Certificazioni
Pinza – Certificazione: Ex II 1 GD T6; Ex h IIC T6 Ga; Ex h IIIC T85°C Da; Sira 02ATEX9381; FM 3046346; IECEx EXV 20.0033
Certificazione Ex-d – IECEx: Ex d[ia] IIC T6 Gb(Ga); Ex tb IIIC T80°C IP66 Db – IECEx EXV 19.0052
Certificazione Ex-d – ATEX: Ex II 2(1)GD – ExVeritas 19ATEX0537
Certificazione Ex-d – NEC/CEC: Classe I Div 1 Gr. A-D; Classe II Div 1 Gr. E-G; Classe III Div 1 (cCSAus)
Certificazione Ex-e – IECEx: Ex ec nC [ia] IIC T4 Gc(Ga); Ex tb IIIC T70°C Db – IECEx EXV 19.0059X
Certificazione Ex-e – ATEX: Ex II 3(1)G / II 2D – ExVeritas 19ATEX0545X
Certificazione Ex-e – NEC/CEC: Classe I Div 2 Gr. A-D; Classe II Div 2 Gr. E-G; Classe III Div 2 (cCSAus)
Safety Integrity Level: SIL 2 (IEC/EN 61508)
EMC: EN 61000-6-3, EN 61000-6-2; FCC Parte 15 (Classe B)
# Prestazioni
Circuito di monitoraggio: Intrinsecamente sicuro
Resistenza monitorata: ≤ 10 Ohm (± 10%)
Contatti relè di uscita: 2 in scambio a potenziale zero – 250 V CA 5 A 500 VA max; 30 V CC 2 A 60 W max
# Elettriche
Unità Ex-d (Zona 1/21) – Alimentazione: 110/120 V o 220/240 V CA 50-60 Hz; 12 V o 24 V CC
Unità Ex-e (Zona 2/21) – Alimentazione: 108/125 V o 216/250 V CA 50-60 Hz; 12 V o 24 V CC
Potenza nominale: 10 W

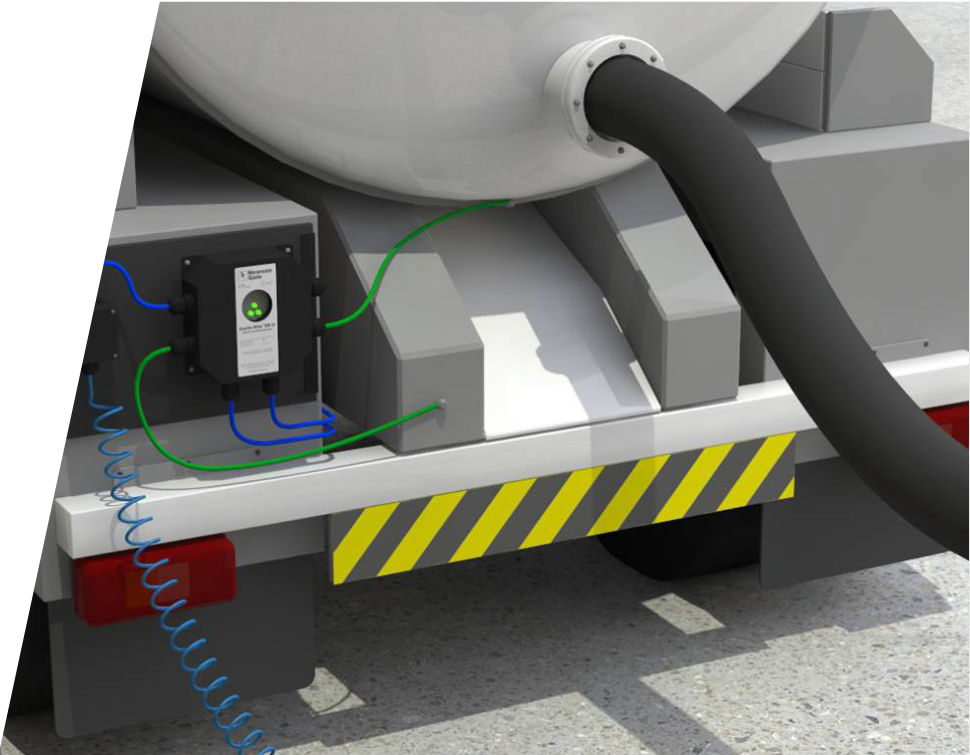

# Meccaniche
Unità Ex-d – Materiale: Alluminio pressofuso privo di rame
Unità Ex-d – Peso: 4,5 kg
Unità Ex-e – Materiale: GRP con carica di carbonio
Unità Ex-e – Peso: 2 kg
Pressacavi: 7 x M20 (2 con tappo)

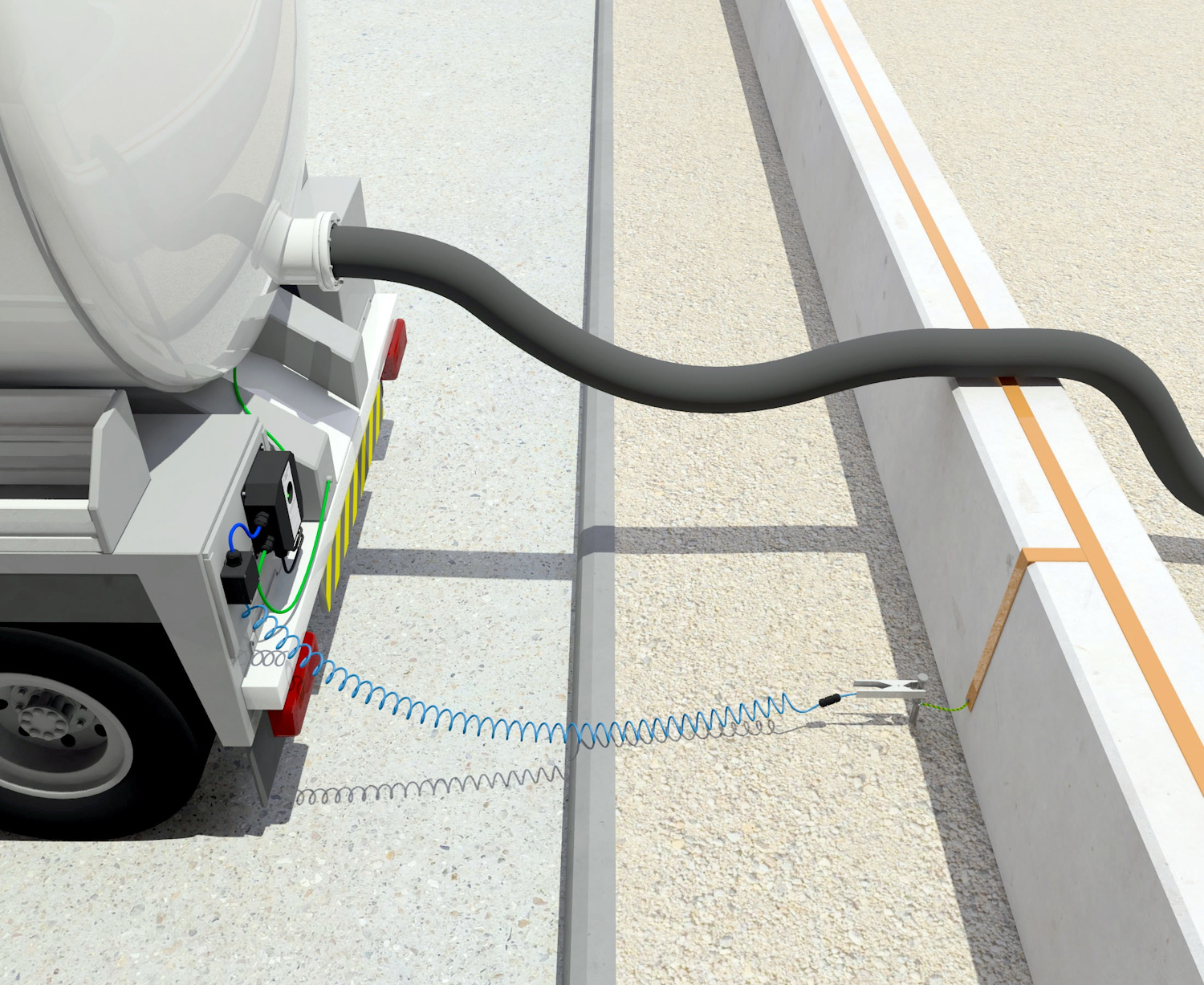

Pinza di terra: Punte bipolari in carburo di tungsteno, corpo in acciaio inox 304
Cavo spiralato: Cen-Stat Hytrel blu statico-dissipativo, 2 x 1,00 mm² – 3, 5, 10, 15 m
# Ambientali
Temperatura ambiente: -40 °C / +55 °C
Grado di protezione: IP66
{"v":1,"marca":"Newson Gale","colonne":[{"nome":"Custodia","valori":["Metallo Ex d","Metallo XP","GRP P1"]},{"nome":"Certificazione","valori":["IECEx/ATEX/UKEX","cCSAus"]},{"nome":"Pinza","valori":["Grande VESX90-IP","Media VESX45-IP","Grande VESX90-IPX (cablata)"]},{"nome":"Cavo / avvolgicavo","valori":["Spiralato 15 m (CAB2B15Q)","Avvolgicavo 15,2 m (VESM02F)","Spiralato 15 m, pinza cablata (CAB2B15M)","Avvolgicavo 15,2 m, pinza cablata (VESM02X)"]},{"nome":"Kit installazione","valori":["No","Sì, GRP (-KC)","Sì, metallo (-KB)"]}],"righe":[["MGVP1ED7A4",2,0,0,0,0,0],["MGVP1ED7A4-KC",2,0,0,0,1,0],["MGVP1ED7B4",2,0,1,0,0,0],["MGVP1ED7B4-KC",2,0,1,0,1,0],["MGVP1ED7D4D",2,0,2,2,0,0],["MGVP1ED7D4D-KC",2,0,2,2,1,0],["MGVP1ED4A7",2,0,0,1,0,0],["MGVP1ED4A7-KC",2,0,0,1,1,0],["MGVP1ED4B7",2,0,1,1,0,0],["MGVP1ED4B7-KC",2,0,1,1,1,0],["MGVP1ED4D7D",2,0,2,3,0,0],["MGVP1ED4D7D-KC",2,0,2,3,1,0],["MGVP1UD7A4",2,1,0,0,0,0],["MGVP1UD7B4",2,1,1,0,0,0],["MGVP1UD7D4D",2,1,2,2,0,0],["MGVP1UD4A7",2,1,0,1,0,0],["MGVP1UD4B7",2,1,1,1,0,0],["MGVP1UD4D7D",2,1,2,3,0,0],["MGVMED7A4",0,0,0,0,0,1],["MGVMED7A4-KB",0,0,0,0,2,1],["MGVMED7B4",0,0,1,0,0,1],["MGVMED7B4-KB",0,0,1,0,2,1],["MGVMED7D4D",0,0,2,2,0,1],["MGVMED7D4D-KB",0,0,2,2,2,1],["MGVMED4A7",0,0,0,1,0,1],["MGVMED4A7-KB",0,0,0,1,2,1],["MGVMED4B7",0,0,1,1,0,1],["MGVMED4B7-KB",0,0,1,1,2,1],["MGVMED4D7D",0,0,2,3,0,1],["MGVMED4D7D-KB",0,0,2,3,2,1],["MGVMUD7A4",1,1,0,0,0,1],["MGVMUD7B4",1,1,1,0,0,1],["MGVMUD7D4D",1,1,2,2,0,1],["MGVMUD4A7",1,1,0,1,0,1],["MGVMUD4B7",1,1,1,1,0,1],["MGVMUD4D7D",1,1,2,3,0,1]],"accessori":[["ER2/KITMGVU","Kit di installazione MGV: 6 pressacavi metallici Ex d M20 non armati e cavi G1 2 m / G2 6 m arancio",2],["VESX90-IPX","Pinza grande heavy-duty bipolare in acciaio inox senza Quick Connect in linea",3],["CAB2B15M","Cavo spiralato bipolare blu in Hytrel 15 m con Quick Connect M",4],["VESX90-IP/NISB","Staffa di stivaggio isolata in nylon per pinza MGV / VESX90-IP",null],["CG/EXD/M20/NA","Pressacavo M20×1,5 Ex d IIC per cavo non armato Ø 4,0–8,4 mm",null],["CG/EXD/M20U/NA","Pressacavo M20×1,5 Ex d IIC per cavo non armato Ø 9,4–14,0 mm",null],["SWGKP1","Kit portatile di messa a terra con picchetti (4 elettrodi inox, 3 cavi di terra inox, fissaggi e borsa)",null],["GRKBAG","Borsa porta-attrezzi in tela heavy-duty per pinze, assiemi e accessori di messa a terra",null],["ER2/CRT","Tester capacità/resistenza per sistemi Earth-Rite RTR e MGV",5],["ER2/KITB","Kit di installazione: 5 pressacavi metallici Ex d M20 non armati, 3 cavi e 1 pressacavo plastico M20",2],["ER2/KITC","Kit di installazione: 5 pressacavi plastici Ex e M20 non armati, 3 cavi e 1 pressacavo plastico M20",2],["BAC","Connettore a sgancio (maschio + femmina) da inserire tra pinza e cavo",6],["BACM","Connettore a sgancio maschio (lato pinza)",6],["BACF","Connettore a sgancio femmina (lato cavo)",6],["ER2/DC/PCBU/SPARE","Scheda alimentatore CC di ricambio per Earth-Rite II",7],["ER2/RTR/PCBU/SPARE","Scheda elettronica Tri-Mode di ricambio per Earth-Rite II RTR",7],["STROBE13/A","Lampeggiante stroboscopico ambra 15 J, 24 V",null]],"sprite":{"url":"https://cdn.prod.website-files.com/6aa55eca30c5bd4a1e486a4c/6ad27d15fcab3c6bafea48ee_ng-mgv-sprite.jpg","colonne":5,"lato":200}}
