Lineari

raytec-spartan-linear

# Generale Tipo prodotto: Plafoniera lineare LED per aree pericolose (SPARTAN) e ambienti industriali (WARRIOR, URBAN) Versioni: SPARTAN Zona 1/21 (SPX) · SPARTAN Zona 21 polveri (SPZ-…-Z21) · SPARTAN Zona 2/22 (SPZ) · SPARTAN Class I Div 2 (CID2) · WARRIOR industriale (SPI) · URBAN industriale (UB) Modelli: WL84 (80 LED, sostituisce 2×18 W) · WL168 (160 LED, sostituisce 2×36 W), Standard o High Output # Certificazioni Modo di protezione Zona 1/21: II 2 G D · Ex eb mb IIC T4 Gb · Ex tb IIIC T80°C Db # Illuminotecniche Alimentazione: 110-254 V 50/60 Hz AC/DC di serie; opzioni 110-277 V (-277) e bassa tensione 18-48 V AC / 18-69 V DC (-LV) Emergenza: Emergenza intelligente autotestante 25% (EMX25); URBAN 20% (WL84) o 10% (WL168) Temperatura colore: 6500 K di serie (URBAN 4000 K), CRI 80+ # Meccaniche Costruzione: Alluminio marino verniciato a polvere epossidica, policarbonato stabilizzato UV, viteria e staffe in acciaio inox marino Entrate cavo: 2 × M20 per lato (4 totali) di serie, altre su richiesta Fissaggio: Fori filettati M8/M6 con stessi interassi delle plafoniere fluorescenti # Ambientali Grado di protezione: IP66 & IP67, IK10 Temperatura ambiente: da -40 °C a +60 °C (da -20 °C a +50 °C versioni con emergenza)

industriale

lineari-incasso

# Generale Tipo prodotto: Apparecchio LED lineare da incasso per controsoffitti a T in aree pericolose Formati: 300×600 mm (HRL3060) · 300×1200 mm (HRL3012) · 600×600 mm (HRL6060) Equivalente fluorescente: 2×18 W (HRL3060) · 2×36 W (HRL3012) · 4×18 W (HRL6060) # Certificazioni Modo di protezione ATEX/IECEx: Ex e mb IIC T6 Gb · Ex tb IIIC T80 °C Db Versione con interruttore di sicurezza: Ex d e mb IIC T6 Gb · Ex tb IIIC T80 °C Db Zone: Zona 1, 2, 21, 22 · Class I Division 2 # Elettriche Alimentazione: 100-240 V AC 50/60 Hz · 108-250 V DC Potenza: 26 W (HRL3060) · 52 W (HRL3012, HRL6060) · versioni con emergenza 30 W / 60 W Corrente di spunto: 15 A per 0,2 ms Fattore di potenza: 0,95 a 230 V Distorsione armonica (THD): < 10% a 230 V Protezione da sovratensioni: 4 kV Controllo: DALI-2 opzionale # Illuminotecniche Flusso luminoso: 2.900 lm (HRL3060) · 5.800 lm (HRL3012) · 6.000 lm (HRL6060) Efficienza: 112 lm/W (HRL3060, HRL3012) · 115 lm/W (HRL6060) Temperatura di colore: 5700 K di serie; 3000, 4000 e 5000 K su richiesta Resa cromatica: CRI > 70 (luce fredda) · CRI > 80 (luce calda) Emergenza: Batteria autonoma integrata, 1,5 h al 25% del flusso Accensione: Istantanea, adatta ad accensioni frequenti # Meccaniche Custodia: Acciaio verniciato bianco; acciaio inox su richiesta Diffusore: Policarbonato traslucido Viteria esterna: Acciaio inox Ingressi cavo: M20 · cablaggio terminale 2×M20 o passante 4×M20 Montaggio: Ad incasso in controsoffitto a T Peso: 8,4 kg (HRL3060) · 15,0 kg (HRL3012) · 15,5 kg (HRL6060) Reazione al fuoco: B0 e B15 # Ambientali Grado di protezione: IP66 Temperatura ambiente: da -40 °C a +55 °C (da -25 °C a +55 °C versioni con emergenza) Classe di temperatura: T6 a +55 °C (versioni 100-240 V AC) Vita utile nominale: 5 anni a +55 °C

Certificati per Zona 1, 2, 21, 22 e Class I Div 2 Formati 300×600, 300×1200 e 600×600 mm Da 2.900 a 6.000 lm, fino a 115 lm/W Emergenza autonoma 1,5 h al 25% IP66, da -40 °C a +55 °C

raytec-warrior-conveyor

# Illuminotecniche Tipo prodotto: Proiettore LED industriale per nastri trasportatori e passerelle (area non classificata) Flusso luminoso: 3.890 lm Ottiche: 20°×155° (di serie) · 60°×60° · 90°×90° Emergenza: Emergenza intelligente autotestante 25%, fino a 3 h (EMX25) Temperatura colore: 4000 K di serie, ambra opzionale, CRI 70+ # Elettriche Alimentazione: 150-264 V AC · 186-264 V DC Potenza: 31 W (34 W versione con emergenza) # Meccaniche Costruzione: Alluminio marino verniciato a polvere epossidica, policarbonato stabilizzato UV, viteria in acciaio inox marino Peso: 4,4 kg (5,5 kg con emergenza) Montaggio: Attacco a palo per tubi da 32-45 mm Entrate cavo: M25 di serie # Ambientali Grado di protezione: IP66, IK10 Temperatura ambiente: da -40 °C a +55 °C (da -20 °C a +50 °C versione con emergenza)

industriale

dialight-safesite-grp-linear

# Generale Tipo prodotto: Plafoniera lineare LED per aree pericolose # Certificazioni Zone: Zona 1, 2, 21, 22 (P_A) · Zona 2, 21, 22 (P_B) Marcatura: Zona 1/21: Ex II 2 GD Ex eb mb op is IIC T4 Gb / Ex tb op is IIIC T130°C Db · Zona 2/21/22: Ex II 3 GD Ex ec IIC T4 Gc / Ex tc IIIC T130°C Dc Certificati: Sira 19ATEX4226X · IECEx SIR 19.0068X · Sira 19ATEX4227X · Sira 19ATEX9228X · IECEx SIR 19.0069X # Illuminotecniche Flusso luminoso: 2.785 - 5.750 lm Temperatura di colore: 5000 K, 4000 K (CRI 80) · verde (Shower-Safe) Emergenza: Autonomia 180 min di serie, 60/90 min configurabile; 10-25% del flusso Dimmerazione: Compatibile DALI 1.0/2.0 # Elettriche Potenza: 25 - 51 W Alimentazione: 100-277 VAC 50/60 Hz, 120-250 VDC · versioni emergenza 230/240 VAC # Meccaniche Lunghezza: 764 mm · 1.244 mm Corpo: Poliestere rinforzato con fibra di vetro (GRP) Diffusore: Policarbonato testurizzato convesso Ingressi cavo: 2 x M25, cablaggio passante di serie Peso: 7,9 - 11,9 kg # Ambientali Temperatura ambiente: da -40 °C a +65 °C · versioni emergenza da -20 °C a +50 °C Grado di protezione: IP66/67 Resistenza agli urti: IK08

dialight-safesite-n-series

# Generale Tipo prodotto: Plafoniera lineare LED per aree pericolose # Certificazioni Zone: Zona 1, 2, 21, 22 Marcatura: II 2 G Ex db eb mb IIC T6…T5 Gb / II 2 D Ex tb IIIC T80°C…T95°C Db Certificati: TPS 26 ATEX 138104 0001 X · IECEx TPS 26.0033X # Illuminotecniche Flusso luminoso: 4.450 · 7.400 lm Efficienza: Fino a 148 lm/W Temperatura di colore: 5000 K, 4000 K (CRI 80) Ottica: 115°, distribuzione circolare Emergenza: Kit batteria 10 W, autonomia 180 min # Elettriche Potenza: 30 - 55 W Alimentazione: 100-277 VAC, 50/60 Hz # Meccaniche Lunghezza: 2 ft (711 mm) · 4 ft (1.321 mm) Corpo: Plastica rinforzata con fibra (FRP) Diffusore: Policarbonato rinforzato con fibra di vetro Ingressi cavo: 4 x M20 x 1,5 Montaggio: Soffitto, parete, palo Peso: 6,4 - 10,9 kg # Ambientali Temperatura ambiente: da -40 °C a +60 °C · versioni emergenza da -5 °C a +55 °C Grado di protezione: IP66 Resistenza agli urti: IK10

atexor-slam-fixed-novo

Tipo prodotto: Plafoniera LED lineare fissa per aree pericolose Versioni: Novo 1LED · Novo 2LED (due unità LED indipendenti); tipo A su palo, tipo B cablaggio passante Marcatura Ex: II 2G Ex eb mb op is IIC T4 Gb · II 2D Ex tb op is IIIC T90°C Db Certificati: ATEX CML 22 ATEX 3188X · IECEx CML 22.0026X · UKEX Flusso luminoso: 1595 lm (1LED) · 3140 lm (2LED) misurati; 2825 / 5650 lm alla sorgente Potenza: < 25 W (1LED) · < 50 W (2LED) Alimentazione: 230 V AC/DC ±6%, 50/60 Hz Temperatura colore: 4600-5700 K, CRI > 80 Grado di protezione: IP66 Temperatura ambiente: da -40 °C a +55 °C Materiale: Policarbonato e TPE Dimensioni e peso: 1LED A 614×112 mm, 1,8 kg · 1LED B 682×112 mm, 2,1 kg · 2LED A 1100×112 mm, 3,4 kg · 2LED B 1168×112 mm, 3,7 kg

Zona 1/21 ATEX, IECEx, UKEX 1595 o 3140 lm IP66, da -40 a +55 °C Corpo antiurto in policarbonato Montaggio su palo o passante

atexor-slam-fixed-nordic-ws

Tipo prodotto: Plafoniera LED fissa per aree pericolose, versione resistente agli agenti atmosferici Versioni: Nordic 1LED WS · Nordic 2LED WS (due unità LED indipendenti) Marcatura Ex: II 2G Ex e mb op is IIC T4 Gb · II 2D Ex tb op is IIIC T90°C Db Certificazione: ATEX Flusso luminoso: 1595 lm (1LED) · 3140 lm (2LED) misurati; 2825 / 5650 lm alla sorgente Potenza: < 25 W (1LED) · < 50 W (2LED) Alimentazione: 110 V AC/DC o 230 V AC ±6%, 50/60 Hz Temperatura colore: 4600-5700 K Grado di protezione: IP66 Temperatura ambiente: da -40 °C a +40 °C Dimensioni e peso: 1LED 535×115 mm, 1,8 kg · 2LED 1020×115 mm, 3,4 kg

Zona 1/21 ATEX 1595 o 3140 lm IP66, da -40 a +40 °C Versione per esterni (WS) 110 V AC/DC o 230 V AC

dialight-durosite-battery-backup-linear

Tipo prodotto: Plafoniera lineare LED industriale con batteria tampone Lunghezza: 1,2 m (4 ft) Flusso luminoso: 7.000 lm Potenza: 85 W Efficienza: 82 lm/W Alimentazione: 120-277 VAC, 50/60 Hz Temperatura di colore: 5000 K, 4000 K (CRI 75) Ottica: Media Diffusore: Policarbonato trasparente Emergenza: Batteria NiMH 3,6 V 10 Ah, autonomia > 3 h a 25 °C, 450 lm in modalità batteria · versioni sustained o maintained Certificazioni: UL 1598/A · UL 924 · CSA C22.2 No. 250 (ETL listed) Area: sicura (non classificata) Mercato: Nord America (UL/CSA) Protezione sovratensioni: 1 kV L-L / 2 kV L-T Corpo: Doppia verniciatura con primer epossidico resistente agli agenti chimici e finitura in poliestere Ingressi cavo: 1 x 3/4" NPT laterale · 2 x 3/4" NPT di testa Montaggio: Staffa orientabile LSXW4 o staffe a catena LSXENDCAPKIT opzionali Temperatura ambiente: da -20 °C a +65 °C (-4 °F … +149 °F) Grado di protezione: IP66 · NEMA 4X Durata: L70 > 100.000 h a 25 °C Peso: 8,2 kg (18 lb) Garanzia: 3 anni (tabella ordini; l'elenco certificazioni indica 5 anni)

industriale

dialight-durosite-linear-nsf

Tipo prodotto: Plafoniera lineare LED industriale per ambienti alimentari e lavaggi Versioni: FBL (standard e FBLE con batteria tampone) · PLL Lunghezza: 1,2 m (4 ft) · 2,4 m (8 ft) · FBL 1.229 / 2.407 mm (48,38 / 94,75 in) · PLL 1.191 / 2.311 mm (46,88 / 91,00 in) Flusso luminoso: 8.000 - 20.000 lm Potenza: 60 - 162 W Efficienza: 116 - 133 lm/W Alimentazione: 120-277 VAC Temperatura di colore: 5000 K, 4000 K (CRI 85) Collegamento: Presa tripolare a innesto rapido Corpo: Copoliestere/alluminio coestruso (FBL) · copoliestere coestruso (PLL) Certificazioni: UL 1598 (luoghi bagnati) · cULus listed · NSF (zone splash e non-food) Area: sicura (non classificata) Mercato: Nord America (UL/CSA) Protezione sovratensioni: 6 kV (FBL) · 4 kV (PLL) Montaggio: Clip di sospensione incluse (FBL) · sospensione (PLL); kit superficie/parete opzionali Temperatura ambiente: FBL da -40 °C a +60 °C (-40 °F … +140 °F) · FBLE da 0 °C a +45 °C (+32 °F … +113 °F) · PLL da -20 °C a +50 °C (-4 °F … +122 °F) Grado di protezione: IP69K · NEMA 4X · FBL lavaggi 1.500 PSI Resistenza agli urti: IK10 Durata: L70 > 140.000 h (FBL) · > 100.000 h (PLL) a 25 °C Peso: FBL 2,9 kg (4 ft) · 5,5 kg (8 ft) · PLL 1,9 kg (4 ft) · 3,6 kg (8 ft) Garanzia: 5 anni

industriale

dialight-durosite-linear

Tipo prodotto: Plafoniera lineare LED industriale a basso profilo Lunghezza: 0,6 m (2 ft) · 1,2 m (4 ft) Flusso luminoso: 3.500 - 7.900 lm Potenza: 29 - 60 W Efficienza: Fino a 133 lm/W Alimentazione: 100-277 VAC, 50/60 Hz Temperatura di colore: 5000 K, 4000 K (CRI 80) Ottica: Media Corpo: Alluminio senza rame, primer epossidico resistente agli agenti chimici e finitura in poliestere Diffusore: Policarbonato trasparente o diffuso Ingressi cavo: 4 x M25 Montaggio: Staffa orientabile LPXW4 in acciaio inox 316 montata in fabbrica Certificazioni: CE (EN 60598-1, EN 55015, EN 61547, EN 61000-3-2, EN 62031, EN 62471) Area: sicura (non classificata) Temperatura ambiente: da -40 °C a +65 °C Grado di protezione: IP66/67 Resistenza agli urti: IK09 Peso: 4,5 - 5,9 kg

industriale

dialight-safesite-battery-backup-linear

# Generale Tipo prodotto: Plafoniera lineare LED con batteria tampone per luoghi pericolosi Mercato: Nord America (UL/CSA) Garanzia: 5 anni # Certificazioni Classificazione: Class I Div 2, Gruppi A, B, C, D · Class II Div 1, Gruppi E, F, G · Class II Div 2, Gruppi F, G · Class III Classe di temperatura: T4A da -20 °C a +65 °C (-4 °F … +149 °F) · T5 da -20 °C a +45 °C (-4 °F … +113 °F) Certificazioni: UL 844 · UL 924 · UL 1598/A · CSA C22.2 No. 137 · CSA C22.2 No. 250 # Illuminotecniche Flusso luminoso: 7.000 lm Efficienza: 82 lm/W Temperatura di colore: 5000 K, 4000 K (CRI 75) Ottica: Media Emergenza: Batteria NiMH 3,6 V 10 Ah, autonomia > 3 h a 25 °C · versioni sustained o maintained Durata: L70 > 100.000 h a 25 °C # Elettriche Potenza: 85 W Alimentazione: 120-277 VAC, 50/60 Hz Protezione sovratensioni: 1 kV L-L / 2 kV L-T # Meccaniche Lunghezza: 1,2 m (4 ft) Diffusore: Policarbonato trasparente Corpo: Doppia verniciatura con primer epossidico resistente agli agenti chimici e finitura in poliestere Ingressi cavo: 1 x 3/4" NPT laterale · 2 x 3/4" NPT di testa Montaggio: Staffa orientabile LSXW4 o staffe a catena LSXENDCAPKIT opzionali Peso: 8,2 kg (18 lb) # Ambientali Temperatura ambiente: da -20 °C a +65 °C (-4 °F … +149 °F) Grado di protezione: IP66 · NEMA 4X

dialight-safesite-linear-cid1

# Generale Tipo prodotto: Plafoniera lineare LED per luoghi pericolosi Class I Div 1 Mercato: Nord America (UL/CSA) Garanzia: 5 anni # Certificazioni Classificazione: Class I Div 1, Gruppi C, D · versione con batteria tampone anche Class I Div 2, Gruppi A, B, C, D Classe di temperatura: T4A da -40 °C a +65 °C (-40 °F … +149 °F) · T5 da -40 °C a +45 °C (-40 °F … +113 °F) · batteria tampone T4A da -20 °C a +65 °C Certificazioni: UL 844 · UL 1598 · CSA C22.2 No. 137 · batteria tampone anche UL 1598/A e CSA C22.2 No. 250 # Illuminotecniche Flusso luminoso: 3.600 · 7.250 lm Efficienza: 72 - 106 lm/W Temperatura di colore: 5000 K, 4000 K (CRI 75) Ottica: Media Emergenza: Versione LSC3C4MEGEX con batteria NiMH 3,6 V 10 Ah, autonomia > 3 h a 25 °C, 500 lm in modalità batteria Durata: L70 > 100.000 h a 25 °C # Elettriche Potenza: 34 · 68 W (100-277 VAC) · 50 · 100 W (347/480 VAC) · 85 W (batteria tampone) Alimentazione: 100-277 VAC, 50/60 Hz · 347/480 VAC, 50/60 Hz · 120-277 VAC (batteria tampone) Protezione sovratensioni: 4 kV (versione standard) · 1 kV L-L / 2 kV L-T (batteria tampone) # Meccaniche Lunghezza: 0,6 m (2 ft) · 1,2 m (4 ft) Diffusore: Vetro temperato Corpo: Doppia verniciatura con primer epossidico resistente agli agenti chimici e finitura in poliestere Ingressi cavo: 1 x 3/4" NPT laterale · 2 x 3/4" NPT di testa Montaggio: Staffa orientabile LSXW5 opzionale Peso: 0,6 m 7,9 kg (17,5 lb) · 1,2 m 11,8 kg (26 lb) · batteria tampone 14,5 kg (32 lb) # Ambientali Temperatura ambiente: da -40 °C a +65 °C (-40 °F … +149 °F) · batteria tampone da -20 °C a +65 °C (-4 °F … +149 °F) Grado di protezione: IP66 · NEMA 4X

dialight-safesite-linear-ul844

# Generale Tipo prodotto: Plafoniera lineare LED per luoghi pericolosi (NEC Class/Division) Versioni: Low Profile · Top Conduit Mercato: Nord America (UL/CSA) Garanzia: 5 o 10 anni secondo serie # Certificazioni Classificazione: Class I Div 2, Gruppi A, B, C, D · Class II Div 1, Gruppi E, F, G · Class II Div 2, Gruppi F, G · Class III (serie 10 anni anche Class I Zone 2, Gruppo IIC) Classe di temperatura: T4A da -40 °C a +65 °C (-40 °F … +149 °F) · T5 da -40 °C a +45 °C (-40 °F … +113 °F) Certificazioni: UL 844 · UL 1598/A · CSA C22.2 No. 137 · CSA C22.2 No. 250 · serie 10 anni DLC Premium & Standard # Illuminotecniche Flusso luminoso: 2.700 - 9.600 lm secondo versione Efficienza: fino a 110 lm/W (5 anni) · fino a 139 lm/W (10 anni) Dimmerazione: 0-10 VDC di serie sulla serie 10 anni (10 V = 100%, 0 V = 5%) Temperatura di colore: 5000 K, 4000 K (CRI 75 o 80) Ottica: Media · larga (serie 10 anni) Durata: L70 > 100.000 h a 25 °C # Elettriche Potenza: 33 · 66 W (serie 5 anni) · 37 · 52 · 70 W (serie 10 anni) Alimentazione: 100-277 VAC, 50/60 Hz · serie 10 anni anche 120-250 VDC Protezione sovratensioni: 4 kV (5 anni) · 6 kV (10 anni) # Meccaniche Lunghezza: 0,6 m (2 ft) · 1,2 m (4 ft) Diffusore: Policarbonato trasparente o diffuso Corpo: Doppia verniciatura con primer epossidico resistente agli agenti chimici e finitura in poliestere Ingressi cavo: 4 x 3/4" NPT (Low Profile) · 3-4 x 3/4" NPT (Top Conduit) Montaggio: Staffe opzionali LPXW4/LPXW4LP (Low Profile) e LTXW4/LTXW4LP (Top Conduit) Peso: 0,6 m 3,2 - 3,6 kg (7 - 8 lb) · 1,2 m 4,5 - 5,0 kg (10 - 11 lb) # Ambientali Temperatura ambiente: da -40 °C a +65 °C (-40 °F … +149 °F) Grado di protezione: IP66/67 (Low Profile) · IP66 (Top Conduit) · NEMA 4X

dialight-vigilant-grp-linear

# Generale Tipo prodotto: Plafoniera lineare LED industriale Area: sicura (non classificata) # Certificazioni Certificazioni: CE (IEC 60598-1, IEC 60598-2-1, IEC 61547, IEC 62031, IEC 61347-1, IEC 61347-2-11) # Illuminotecniche Flusso luminoso: 2.785 - 5.750 lm Efficienza: Fino a 123 lm/W Temperatura di colore: 5000 K, 4000 K (CRI 80) · verde (Shower-Safe) Emergenza: Autonomia 180 min di serie, 60/90 min configurabile; 600-900 lm in emergenza (11-25% del flusso) Dimmerazione: Compatibile DALI 1.0/2.0 # Elettriche Potenza: 25 - 51 W Alimentazione: 100-277 VAC 50/60 Hz, 120-250 VDC · versioni emergenza 230/240 VAC 50 Hz # Meccaniche Lunghezza: 764 mm · 1.244 mm Corpo: Poliestere rinforzato con fibra di vetro (GRP) Diffusore: Policarbonato testurizzato convesso · vetro piano testurizzato opzionale Ingressi cavo: 2 x M25 per lato, cablaggio passante di serie Montaggio: 2 punti di fissaggio M8, staffe inox 316 opzionali Peso: 7,7 - 11,8 kg # Ambientali Temperatura ambiente: da -40 °C a +65 °C · versioni emergenza da -20 °C a +50 °C Grado di protezione: IP66/67 Resistenza agli urti: IK08

industriale

dialight-vigilant-linear

# Generale Tipo prodotto: Plafoniera lineare LED industriale a basso profilo Area: sicura (non classificata) Mercato: Europa (CE/ENEC) · Nord America (UL/CSA) Codici UL: LGU · LHU · LJU · LKU # Certificazioni Certificazioni: CE (EN 60598-1, EN 60598-2-1, EN 62471) · ENEC # Illuminotecniche Flusso luminoso: 4.450 · 6.400 lm Efficienza: Fino a 123 lm/W Temperatura di colore: 5000 K (CRI 80) Ottica: Media Dimmerazione: 0-10 VDC (10 V = 100%, 0 V = 5%) # Elettriche Potenza: 37 - 52 W Alimentazione: 100-277 VAC 50/60 Hz, 120-250 VDC # Meccaniche Lunghezza: 0,6 m (2 ft) · 1,2 m (4 ft) Corpo: Alluminio senza rame, primer epossidico resistente agli agenti chimici e finitura in poliestere Diffusore: Policarbonato diffuso con trattamento antigraffio Ingressi cavo: 4 x M25 (2 per lato) Montaggio: Staffa orientabile LPXW4 in acciaio inox 316 montata in fabbrica (0°/30°/45°/60°/90°) Peso: 4,5 - 5,9 kg # Ambientali Temperatura ambiente: da -40 °C a +65 °C Grado di protezione: IP66/67 Resistenza agli urti: IK10

industriale

ceag-exlin-led

# Certificazioni ATEX: BVS 18 ATEX E 037 X — II 2G Ex eb ib op is q IIC T4/T5 Gb · II 2D Ex tb op is IIIC T80/110°C Db IECEx: IECEx BVS 18.0028X # Elettriche Tensione: 110-277 V AC/DC (7L/10L: 220-277 V AC/DC) Flusso/potenza: 3L 3.060 lm/24 W · 5L 5.890 lm/47 W · 7L 9.030 lm/70 W · 10L 11.780 lm/88 W Temperatura colore: 3000/4000/5000 K, CRI 70 o 80 # Meccaniche Custodia: poliestere rinforzato con fibra di vetro, schermo in vetro temprato Dimensioni: 770 × 201 × 115 mm (931 mm per 5L-2/7L-2/10L-2) # Ambientali Grado di protezione: IP66/IP67, IK10 Temperatura ambiente: da -40 °C a +55 °C (10L: +45 °C)

Certificata ATEX e IECEx per Zona 1, 2, 21 e 22 Pacchetti 3L, 5L, 7L e 10L da 3.060 a 11.780 lm, oltre 124 lm/W Versione NE+ con batteria autonoma e versione per sistemi a batteria centralizzata CEAG Cablaggio singolo (1/6) o passante (2/6), ingressi M25 plastica o M20 metallo IP66/67 e IK10, temperatura ambiente fino a +55 °C Durata L90 circa 100.000 h a 25 °C

ceag-ellk-92-led

# Certificazioni ATEX: BVS 09 ATEX E 034 — II 2G Ex db eb mb op is IIC T4 Gb · II 2D Ex tb IIIC T80 °C Db IECEx: IECEx BVS 09.0033 # Elettriche Tensione: 110-254 V AC / 110-250 V DC (NE: 220-254 V AC) Potenza/flusso: 400A 30 W 3.230 lm · 800A 50 W 6.120 lm Emergenza NE: 1,5 h o 3 h, ricarica ≥ 14 h # Meccaniche Custodia: poliestere rinforzato con fibra di vetro, coppa in policarbonato Dimensioni: 760 × 188 × 130 mm (400A) · 1360 × 188 × 130 mm (800A) # Ambientali Grado di protezione: IP66/IP67 Temperatura ambiente: da -25 °C a +55 °C

Certificata ATEX e IECEx per Zona 1, 2, 21 e 22 LED 400A (30 W, 3.230 lm) e LED 800A (50 W, 6.120 lm), 4000 o 5700 K Versione NE con batteria NiCd autonoma 1,5 h o 3 h impostabile in campo Versione V-CG-S per sistemi a batteria centralizzata CEAG Versione eLLM per montaggio su palo Durata L70 = 110.000 h a 25 °C

ceag-ellk-92-fluorescenza

# Certificazioni ATEX: BVS 09 ATEX E 034 — II 2G Ex db eb IIC T4 Gb · II 2D Ex tb IIIC T80 °C Db IECEx: IECEx BVS 09.0033 # Elettriche Tensione: 110-254 V AC / 110-250 V DC Lampade: 2 × T8 18 W 2.700 lm · 1 × T8 36 W 3.350 lm · 2 × T8 36 W 6.700 lm # Meccaniche Custodia: poliestere rinforzato con fibra di vetro, coppa in policarbonato Dimensioni: 760 × 188 × 130 mm (18 W) · 1360 × 188 × 130 mm (36 W) # Ambientali Grado di protezione: IP66 Temperatura ambiente: da -25 °C a +55 °C

Certificata ATEX e IECEx per Zona 1, 2, 21 e 22 Lampade 2 × 18 W, 1 × 36 W e 2 × 36 W T8 Versione NE con batteria autonoma e V-CG-S monitorata per soccorritore centralizzato Versione eLLM 92 per montaggio su palo IP66, temperatura ambiente fino a +55 °C

ceag-vll

# Certificazioni Certificati: SEV 22 ATEX 0584X · IECEx NEP 21.0020X · IECEx SEV 22.0001X Marcatura: II 2G Ex eb mb IIC T5 Gb / Ex db eb ib mb IIC T5 Gb (EM) · II 2D Ex tb IIIC T80 °C Db # Elettriche Tensione: 100-240 V AC 50/60 Hz · 108-250 V DC Flusso/potenza: 3L 3.100 lm/25 W · 5L 6.400 lm/50 W · 7L 7.400 lm/60 W # Meccaniche Custodia: GRP, diffusore in policarbonato, guarnizioni in silicone # Ambientali Grado di protezione: IP66 Temperatura ambiente: da -40 °C a +55 °C (emergenza: da -25 °C a +50 °C)

Certificato ATEX e IECEx per Zona 1, 2, 21 e 22 VLL-3L 3.100 lm/25 W, VLL-5L 6.400 lm/50 W, VLL-7L 7.400 lm/60 W Emergenza EM1 (1,5 h) ed EM2 (3 h) al 25% del flusso Temperatura colore 4000 o 5000 K Cablaggio singolo 1/6 o passante 2/6 Opzione DALI / DALI-2

ceag-hll

# Certificazioni Certificati: SEV 20 ATEX 0379 X · IECEx NEP 19.0003X · IECEx SEV 19.0053X Marcatura: Ex db eb ib mb IIC T6 Gb · Ex tb IIIC T80 °C Db # Elettriche Tensione: 100-240 V AC · 108-250 V DC, fattore di potenza > 0,9 # Meccaniche Custodia: alluminio Lunghezza: 735 mm (2-3L) · 1335 mm (4-5L) # Ambientali Grado di protezione: IP66 Temperatura ambiente: da -40 °C a +55 °C

Certificato ATEX e IECEx per Zona 1, 2, 21 e 22 HLL-2-3L circa 2.800 lm (< 30 W) e HLL-4-5L circa 5.700 lm (< 60 W) HLL-EM con emergenza 1,5 h (EM1) o 3 h (EM2) Custodia in alluminio, accessori di fissaggio inox 316 Classe di temperatura fino a T6

ceag-kll

# Nota Scheda tecnica completa disponibile su richiesta: contattaci per dati fotometrici e certificati.

KLL 1 per Zona 1, 2, 21 e 22; KLL 2 per Zona 2 e 22 Pacchetti LED 5L, 6L e 9L (da circa 31 a 65 W) Cablaggio singolo 1/5 o passante 2/5 Ingressi M25 in plastica o M20 in metallo

ceag-nllk-15

# Certificazioni ATEX: CCH 15 ATEX 1044 X — II 3G Ex ec IIC T4 Gc · II 3D Ex tc IIIC T80 °C Dc # Elettriche Tensione: 220-240 V AC/DC Flusso/potenza: 600 2.400 lm/18 W · 1200 5.100 lm/36,5 W · 1500 8.000 lm/49 W # Meccaniche Custodia: poliestere rinforzato con fibra di vetro, pressacavi M25 in plastica # Ambientali Grado di protezione: IP66, IK10 Temperatura ambiente: da -25 °C a +50 °C

Per Zona 2 e 22 (II 3G Ex ec IIC T4 Gc · II 3D Ex tc IIIC T80 °C Dc) Lunghezze 600, 1200 e 1500 mm, da 2.400 a 8.000 lm Versione N con emergenza autonoma 1,5 h o 3 h Versioni DALI e V-CG-S nLLM 15 per montaggio su palo IP66, IK10

ceag-nhll

# Meccaniche Custodia: alluminio privo di rame, lente in policarbonato # Ambientali Grado di protezione: IP66 Temperatura ambiente: da -40 °C a +55 °C

Per Zona 2, 21 e 22 Pacchetti LED 3L, 5L e 8L Classe di temperatura fino a T6 Corpo in alluminio privo di rame, lente in policarbonato Cablaggio singolo 1/6 o passante 2/6

ceag-llk-industriali

# Elettriche LLK 98 LED: 220 V AC, 2.200 / 4.600 lm LLK 15 LED: 220-240 V AC/DC, da 1.845 a 8.208 lm # Ambientali Grado di protezione: IP66 Temperatura ambiente: LLK 98 da -20 °C a +40 °C · LLK 15 da -40 °C a +50 °C

Per aree non classificate (non Ex), IP66 LLK 98: tubi LED T8 G13 da 600, 1200 e 1500 mm LLK 15 LED: tubi Aura UltiLED G5, possibile regolazione DALI Cablaggio singolo o passante Custodia in poliestere rinforzato con fibra di vetro (LLK 15)

industriale

ceag-accessori-illuminazione

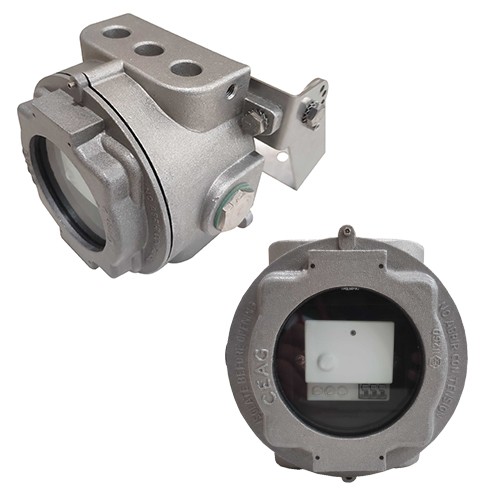

# Sensore EFS MS1 Certificazione: LOM 03 ATEX 2034 — II 2G Ex d IIC T6 Gb · II 2D Ex t IIIC T85 °C Db Portata: fino a 15 m · potere di interruzione 400 VA Grado di protezione: IP67

Materiale di fissaggio zincato o inox per apparecchi CEAG Staffe e accessori per proiettori Sensore di movimento EFS MS1 Ex d, portata fino a 15 m

industriale

qlight-qlex-350

# Generale Tipo prodotto: plafoniera LED tubolare antideflagrante Ex d, 350 mm Marca: Qlight (Corea del Sud) Illuminamento: circa 230 lux a 1 m Colore luce: bianco freddo # Elettriche Alimentazione: 24 VDC # Protezione Ex Marcatura KCs: Ex d IIC T6 Marcatura NEPSI / CCC: Ex db IIC T6 Gb Grado di protezione: IP66 / IP67 Temperatura ambiente: da -40 °C a +60 °C # Meccaniche Dimensioni: 110 × 93 × 350 mm Materiali: alluminio (testate e staffa), PC (lente), NBR (guarnizioni)

Marcatura: Ex d IIC T6 Alimentazione: 24 VDC Protezione: IP66 / IP67

qlight-qlex-slm

# Generale Tipo prodotto: plafoniera LED lineare antideflagrante ATEX/IECEx, 250 o 650 mm Marca: Qlight (Corea del Sud) Colore luce: bianco freddo # Elettriche Alimentazione: 24 VDC · 220 VAC # Protezione Ex Marcatura ATEX: II 2G Ex db IIC T6 Gb Marcatura IECEx: Ex db IIC T6 Gb Grado di protezione: IP66 / IP67 Temperatura ambiente: da -40 °C a +60 °C (250 mm) · da -40 °C a +55 °C T6 / +60 °C T5 (650 mm) # Meccaniche Dimensioni: 105 × 65 × 250–650 mm Materiali: alluminio (testate e staffa), PC (lente) Ingresso cavi: M12×1,5

Marcatura: II 2G Ex db IIC T6 Gb Alimentazione: 24 VDC / 220 VAC Protezione: IP66 / IP67

qlight-qlex-slm-650-emg

# Generale Tipo prodotto: plafoniera LED antideflagrante con batteria di emergenza, 650 mm Marca: Qlight (Corea del Sud) Autonomia emergenza: max 2 h (batteria 2.700 mAh) Tempo di ricarica: min 12,5 h Illuminamento: circa 700 lux a 1 m # Elettriche Alimentazione: 110–230 VAC # Protezione Ex Marcatura KCs: Ex d IIC T6, IP66 Grado di protezione: IP66 Temperatura ambiente: da -20 °C a +60 °C # Meccaniche Dimensioni: 187/90 × 110 × 792 mm Materiali: alluminio (custodia e coperchi), PC (lente), alluminio/inox (staffa) Ingresso cavi: 1/2" NPT

Marcatura: Ex d IIC T6, IP66 Alimentazione: 110–230 VAC Protezione: IP66

qlight-qlex-nec-250

# Generale Tipo prodotto: plafoniera LED lineare antideflagrante NEC/IECEx, 250 mm Marca: Qlight (Corea del Sud) Illuminamento: circa 310 lux a 1 m # Elettriche Alimentazione: 24 VDC # Protezione Ex Marcatura IECEx: Ex db IIC T6 Gb Marcatura NEC (Intertek): Class I Div 2 Groups A-D T6 · Class I Zone 1 AEx db IIC T6 Gb Grado di protezione: IP66 / IP67 Temperatura ambiente: da -40 °C a +60 °C (IECEx) · da -20 °C a +40 °C (NRTL) # Meccaniche Dimensioni: 105 × 70 × 250 mm Materiali: alluminio (testate e staffa), PC (lente) Ingresso cavi: M20×1,5 o 1/2" NPT

Marcatura: Ex db IIC T6 Gb Alimentazione: 24 VDC Protezione: IP66 / IP67
