Trattamento acque

Depuratori e trattamento acque reflue con biogas

I depuratori con digestione anaerobica producono biogas con metano e H2S: servono apparecchi ATEX resistenti alla corrosione. Maffioletti li fornisce.

Parla con un tecnico Soluzioni su misura

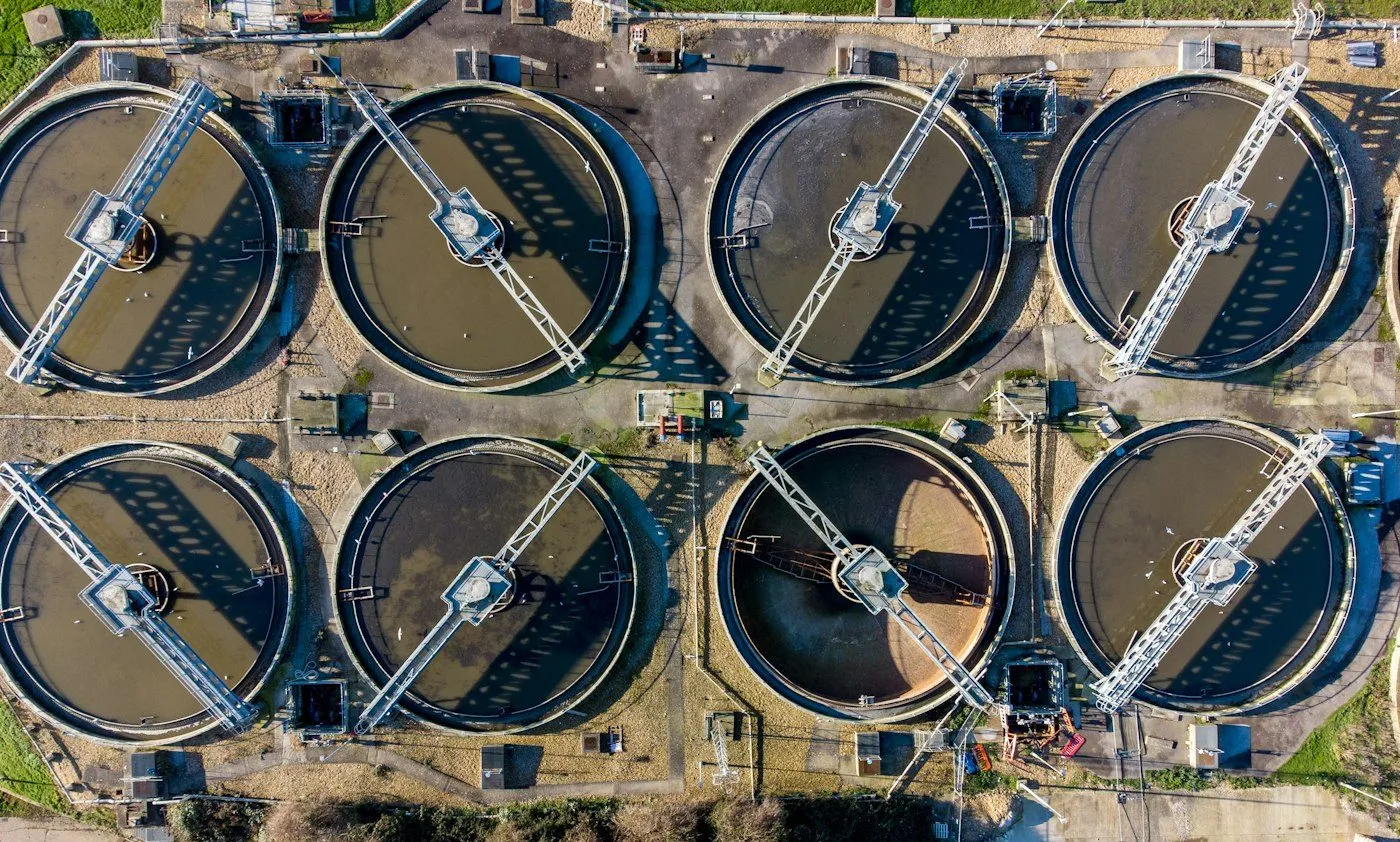

Vasche di un impianto di trattamento acque viste dall'alto

Dove si trovano le aree pericolose

Nei depuratori le aree classificate nascono soprattutto dal biogas della digestione anaerobica dei fanghi: digestori, gasometri, linee biogas, desolforazione, torce e locali cogeneratori. Il biogas è soprattutto metano e anidride carbonica, con tracce di idrogeno solforato. L'interno di digestori e gasometri è zona 0 o 1 secondo la valutazione; attorno a valvole di sicurezza, sfiati e scarichi di condensa si individuano in genere zone 1 e 2.

Sollevamenti fognari e locali chiusi possono richiedere una valutazione per il gas di fogna, e l'essiccazione dei fanghi può portare a zone 20, 21 e 22. Il metano è IIA T1; l'H2S è IIB T3, tossico e corrosivo: gruppo e classe di temperatura vanno definiti sulla composizione reale.

Requisiti tipici

Corrosione da H2S: con l'umidità aggredisce rame, ottone e acciaio non protetto; per custodie e pressacavi meglio acciaio inox, GRP o materiali rivestiti.
Installazioni all'aperto: pioggia, gelo e UV richiedono ad esempio IP66 e materiali stabili ai raggi UV.
Rilevazione gas: in locali chiusi, pozzetti e spazi confinati si monitorano metano, H2S e ossigeno.
Verifiche: l'ambiente aggressivo degrada guarnizioni e pressacavi, quindi contano le ispezioni secondo IEC/EN 60079-17.
Norme: Direttiva 1999/92/CE, IEC/EN 60079-10-1 per la classificazione, Direttiva 2014/34/UE e IEC/EN 60079-14 per scelta e installazione.

Prodotti per il settore

Rilevatori di gas: rilevatori fissi e portatili per metano, H2S e ossigeno, anche per gli spazi confinati.
Custodie, morsettiere e pulsantiere: cassette di derivazione e pulsantiere per pompe, soffianti e valvole della linea biogas.
Illuminazione: apparecchi LED per digestori, locali cogeneratori e aree esterne.
Strumenti di misura: strumenti WIKA di pressione e livello e indicatori da campo BEKA.
Supporti e passerelle: passerelle in vetroresina e alluminio e staffaggi Eaton B-Line per ambienti aggressivi.

Come ti aiutiamo

Progettiamo e assembliamo internamente custodie, morsettiere, pulsantiere e quadri Ex su misura, con il servizio Express in 72 ore su morsettiere e pulsantiere; con il configuratore online imposti la richiesta in autonomia.

Se l'impianto lavora giorno e notte, stima con il calcolatore di risparmio energetico quanto rende il LED. Con Atex Italia ti aiutiamo per consulenza sulla classificazione delle aree, formazione e ispezioni. Contattaci per valutare insieme il tuo impianto.

FAQ

Domande frequenti

Che zona ATEX è un digestore anaerobico?

L'interno di digestori e gasometri è classificato zona 0 o zona 1 secondo la valutazione: il biogas da solo non è esplosivo, ma in avviamento, fermata e manutenzione può miscelarsi con aria ed entrare nel campo di esplosività. Attorno a valvole di sicurezza, sfiati e scaricatori di condensa si individuano di solito zone 1 e 2, con un'estensione che dipende da portata di emissione e ventilazione.

Che gruppo di gas ha il biogas?

Il biogas è composto principalmente da metano, classificato IIA T1, insieme ad anidride carbonica e tracce di H2S, che da solo sarebbe IIB T3. Gruppo e classe di temperatura vanno quindi definiti sulla composizione reale; apparecchi IIB o IIC sono comunque idonei anche per il gruppo IIA.

Perché l'H2S è un problema anche per gli apparecchi elettrici?

Oltre a essere tossico, l'idrogeno solforato in presenza di umidità corrode rame, ottone e acciaio non protetto, danneggiando contatti, morsetti e pressacavi. Per questo si scelgono materiali resistenti e si valutano intervalli di ispezione più brevi.
